Theipa

Bendra informacija: Kėlimo kilpos gali būti apkrautos saugia darbine apkrova visomis kryptimis. Kilpa yra lanksti siekiant apsaugoti nuo pažeidimų ir taip pat suteikia galimybę nulenkti ją kai yra nenaudojama. Sukutis aprūpintas guoliu, kas įtakoja teisingą padėtį kėlimo metu.

  • Medžiaga: Kilpa ir sukutis iš 10 klasės plieno.
  • Žymėjimas: Tipas, dydis, RDA, CE.
  • Padengimas: Dažytas.
  • Pastaba: Paviršius, prie kurio bus tvirtinama kilpa, turi būti plokščias ir atlaikyti atitinkamą svorį.
  • Atsargos koeficientas: 4:1.
  • Klasė: 10
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

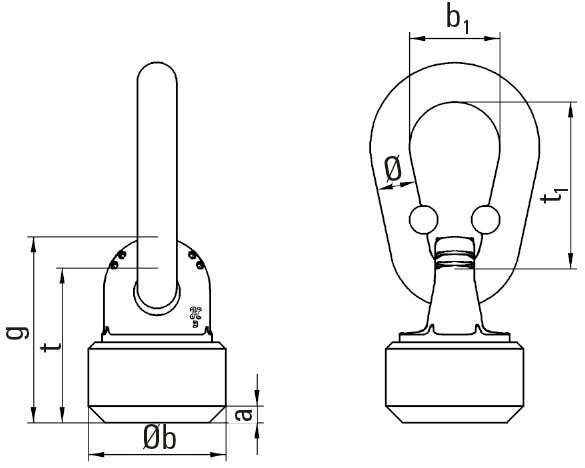

Produkto kodas Tipas RDA
t
Žiedo Ø x t1 x b1 A (mm) Ø b
mm
g (mm) t
mm
Svoris
kg
CAD
11.420381502000 TP-S 2,5 5 16x70x34 5,5x45° 52 68 57 0,95
11.420381504000 TP-S 4 8 18x85x45 7,0x45° 57 74 62 1,3
11.420381506000 TP-S 6,7 12 20x85x45 8,5x45° 70 95 78 2,2
11.420381510000 TP-S 10 15 23x115x60 10x45° 80 102 83 3,8
11.420381517000 TP-S 17 25 30x140x70 12x45° 100 129 106 6,66
* Maksimalus tarpas tarp sukučio ir sukučio korpuso.

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti
Kėlimo būdas







Šakų skaičius

1
1
2
2
2


3+4

3+4
Pasvirimo kampas
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Tipas

Darbinė apkrova









ton







TP-S 2,5
5,0
2,5
10
5,0
3,55
2,5
5,3
3,75
TP-S 4
8,0
4,0
16
8,0
5,6
4,0
8,5
6,0
TP-S 6,7
12
6,7
24
13,4
9,5
6,7
14,0
10
TP-S 10
15
10
30
20
14
10
21,2
15
TP-S 17
25
17
50
34
23,5
17
35
25
