Bendra informacija: Įvairi kokybiškų pneumatinių keltuvų gama, plačiai naudojama pramoninėje bei jūrinėje aplinkoje. Šie keltuvai ypač tinkami aplinkoje kur yra padidėjusi rizika sprogimui, dėl susidariusių degių dujų ar kitų sudėtingų reiškinių. Red Rooster pneumatiniai keltuvai atitinka Europos mašinų direktyvą ir yra pažymėti CE ženklu.
Pasirinkimai:
- Atsparus sprogiai aplinkai (ATEX Cat 2 CENELEC ZONE 1);
- Jūrinė specifikacija – plokštelinė grandinė, jūriniai dažai;
- Atsparus korozijai – specialus padengimas dažais, nerūdijančio plieno grandinė bei kablys;
- Krepšys grandinei (P.V.C., cinkuoto arba nerūdijančio plieno);
- Valdymo pultų pasirinkimas.
Atsisiusti CAD
Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
|

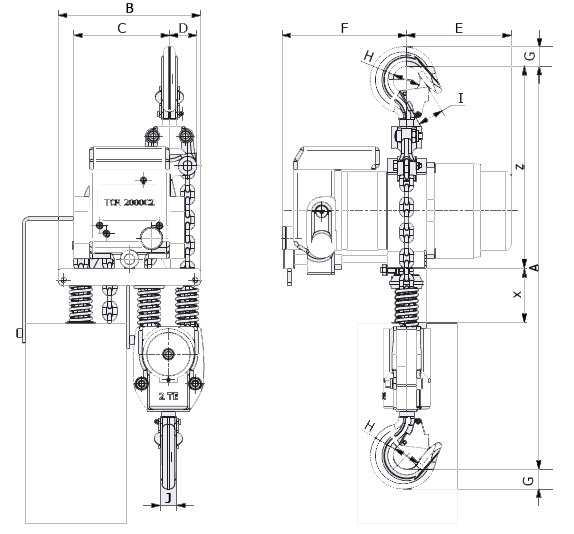

Type
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
Hø
|
I
|
J
|
X
|
Z
|
|
|
mm
|
|||||||||||
|
TCR-600250 / TCR-600250DPE
|
460
|
212
|
115
|
51
|
156
|
186
|
29
|
40
|
29
|
29
|
100
|
250
|
|
TCR-500C / TCR-500PE
|
460
|
212
|
115
|
51
|
156
|
186
|
29
|
40
|
29
|
25
|
100
|
250
|
|
TCR-1000C2 / TCR-1000P2E
|
519
|
212
|
139
|
27
|
156
|
186
|
29
|
40
|
29
|
25
|
100
|
250
|
|
TCR-1000C / TCR-1000PE
|
485
|
212
|
116
|
40
|
156
|
186
|
29
|
40
|
29
|
25
|
100
|
250
|
|
TCR-2000C2 / TCR-2000P2E
|
580
|
212
|
143
|
50
|
156
|
186
|
37
|
45
|
29
|
30
|
100
|
280
|
