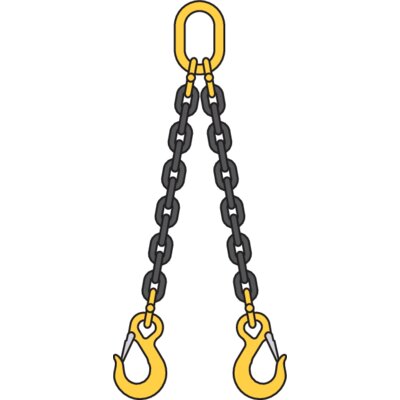

Grandininis stropas KL-275 G80

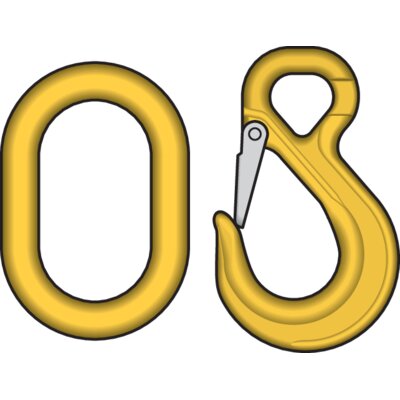

Konstrukcija: 8 kalsės 2-ų šakų. Kėlimo žiedas viename gale ir kiekvienos šakos gale kabliai su liežuvėliais.
Išmatavimai: Ø 6–20 mm, kiti dydžiai pagal užklausimą.

Medžiaga: Legiruotas plienas, 8 klasė.
Žymėjimas: Atitinka standartą, CE žymėjimas
Standartas: EN 818-4
Pastaba: Gaminame pagal klientų poreikius.
Dėmesio: Netinka termiškai apdoroti.

Atsargos koeficientas: 4:1
Klasė: 8

Paspausdę "rodyti lentelę", matysite papildomą, produkto techninę informaciją

Grandinė	Saugi darbinė apkrova (tonos)
Ø
mm	0°-45°	45°-60°
6	1,6	1,12
7	2,12	1,5
8	2,8	2
10	4,25	3,15
13	7,5	5,3
16	11,2	8
20	17	12,5

Grandiniai stropai 8 klasė

EN 818-4

Grandinės ø mm	1-os šakos			2-jų šakų		3-4ių šakų		Žiedas

	Tiesiai	Kilpa	U-forma	0°−45°	45°−60°	0°−45°	45°−60°	Tiesiai	Kilpa	U-forma
mm	Ribinė darbinė apkrova (WLL) t
6	1,12	0,90	2,24	1,60	1,12	2,36	1,70	2,24	1,80	4,48
7	1,50	1,20	3,00	2,12	1,50	3,15	2,24	3,00	2,50	6,00
8	2,00	1,60	4,00	2,80	2,00	4,25	3,00	4,00	3,15	8,00
10	3,15	2,50	6,30	4,25	3,15	6,70	4,75	6,30	5,00	12,6
13	5,30	4,25	10,6	7,50	5,30	11,20	8,00	10,60	8,50	21,20
16	8,00	6,30	16,00	11,20	8,00	17,00	11,80	16,00	12,50	32,00
19	11,20	9,00	22,40	16,00	11,20	23,60	17,00	22,40	18,00	44,80
20	12,50	10,00	25,00	17,00	12,50	26,50	19,00	26,00	20,00	50,00
22	15,00	12,00	30,00	21,20	15,00	31,50	22,40	30,00	23,60	60,00
26	21,20	17,00	42,40	30,00	21,20	45,00	31,50	42,40	33,50	84,80
32	31,50	25,20	63,00	45,00	31,50	67,00	47,50	63,00	50,00	126,00
Faktorius (K_L)	1	0,8	2	1,4	1	2,1	1,5	2	1,6	4
kai daugiašakių stropų keliama darant kilpas galuose - saugi darbinė apkrova mažėja 20%
