JDT Theile

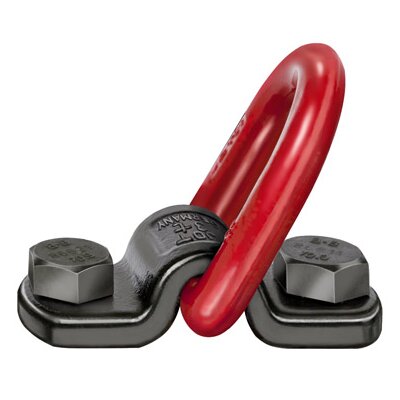

Bendra informacija: Kėlimo kilpos gali būti naudojamos pilna apkrova visomis kryptimis. Kilpos yra sukonstruotos taip, kad nenaudojant ji gali būti palenkiama prie paviršiaus siekiant išvengti pažeidimų.



  • Medžiaga: Kilpa iš 8 klasės plieno. Tvirtinamoji dalis iš plieno St 52.
  • Žymėjimas: Tipas, dydis, RDA, CE
  • Padengimas: Dažytas.
  • Pastaba: Paviršius prie kurio bus tvirtinama kilpa turi būti plokščias ir atlaikyti atitinkamą svorį.
  • Atsargos koeficientas: 4:1
  • Klasė: 8
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

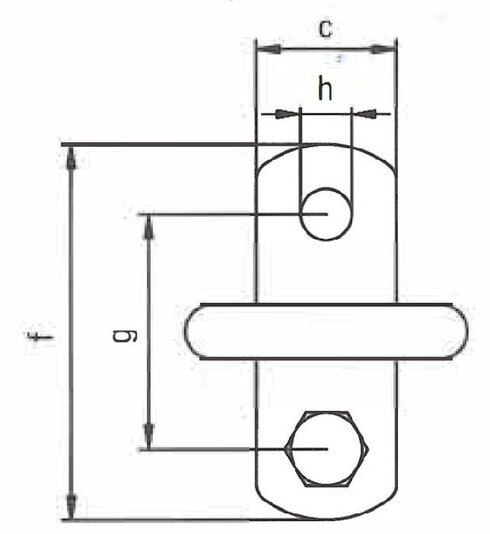

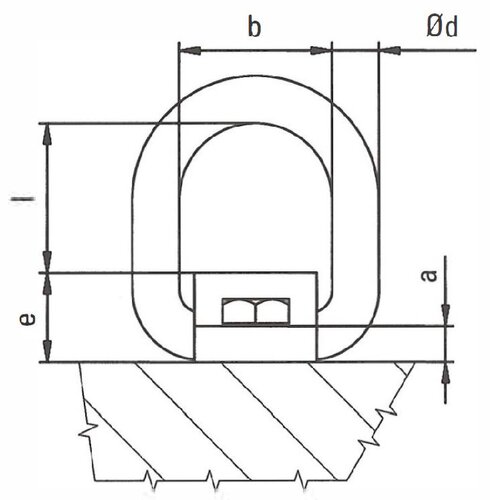

Produkto kodas Tipas RDA
t
Thread* dim Tightening torque
Nm
a
mm
b
mm
c
mm
Ø d
mm
e
mm
f
mm
g
mm
h
mm
I
mm
Svoris
kg
CAD
11.410380503200 TAPG-3 3,15 M20 210 12 56 50 18 34 130 90 21 51 1,08
11.410380505200 TAPG-5 5,3 M24 290 15 67 60 22 42 160 110 25 63 2,04
11.410380508200 TAPG-8 8 M27 550 20 80 70 26 55 190 130 28 67 3,58
* Naudojami varžtai 8.8 klasės.

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

To download CAD files, you must provide a valid e-mail address

Fetching the CAD file...

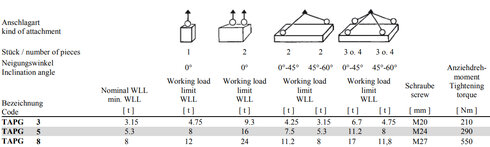

WLL (ton)

3.15 4.75 4.25
5.3 8 7.1
8 12 11.2
