Crosby

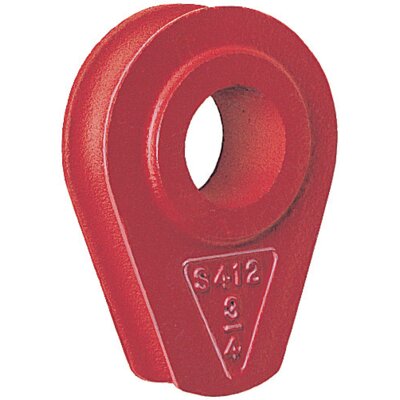

Bendra informacija: Lieto plieno lynžiedis su kiauryme pleištui.

  • Savybės: Puiki lyno apsauga nuo dilimo ir deformacijos.
  • Medžiaga: Plienas
  • Žymėjimas: Atitinka standartą, Gamintojo ID
  • Standartas: EN 13411-1
    -->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

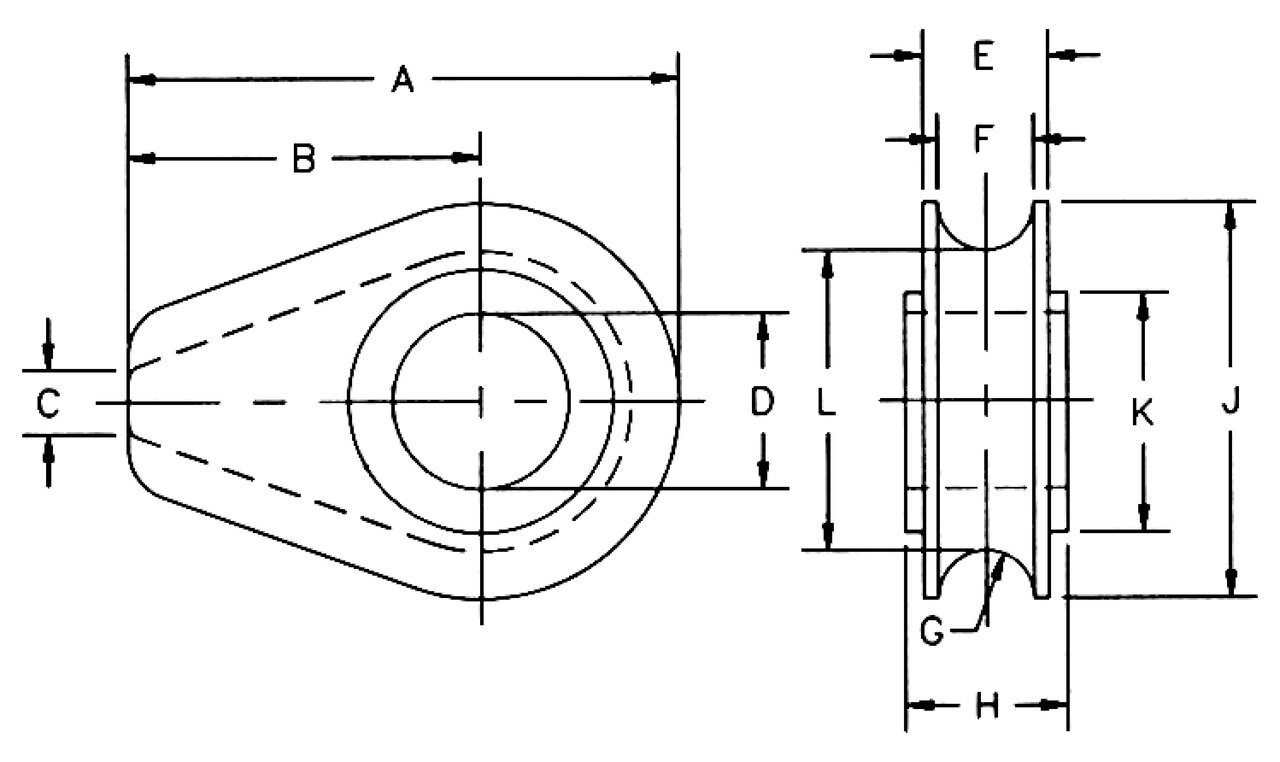

    Produkto kodas Lyno diametras mm
    mm
    A
    mm
    B
    mm
    C
    mm
    D
    mm
    D tolerance E
    mm
    F
    mm
    G
    mm
    H
    mm
    J
    mm
    K
    mm
    L
    mm
    Svoris
    kg
    CAD
    10.271037121 13 71,5 44,5 6,35 26,9 +-5% 19,1 14,2 7,1 22,4 54 41,4 39,6 0,28 -
    10.271037149 16 119 76 9,65 33,3 +-4% 26,9 20,6 10,4 28,7 86 57 65 1 -
    10.271037167 18-20 119 76 9,65 38,1 +-3% 26,9 20,6 10,4 35,1 86 57 65 1,05 -
    10.271037201 24-26 154 97 12,7 54 +-3% 35,1 26,9 13,5 46 114 82,5 87,5 2,38 -
    10.271037185 22 154 97 12,7 44,5 +-3% 35,1 26,9 13,5 41,4 114 82,5 87,5 2,47 -
    10.271037229 28-30 184 116 16 60,5 +-2% 44,5 33,3 16,8 52,5 137 98,5 103 4,21 -
    10.271037247 32-35 184 116 16 67 +-2% 49,3 38,9 19,8 58,5 137 98,5 105 4,45 -

    Atsisiusti CAD

    Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
