Bendra informacija: Sukutis be guolio, kaltinis.


Bandymo apkrova: 2 x saugi darbinė apkrova (RDA).

  • Medžiaga: Plieno lidinys
  • Žymėjimas: Dydis
  • Padengimas: Cinkuotas
  • Dėmesio: Šio tipo sukučiai nėra skirti sukinėjimui kėlimo metu ar su kroviniu. Kėlimo sukučius, žiūrėkite su guoliais.
  • Atsargos koeficientas: 5:1.
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

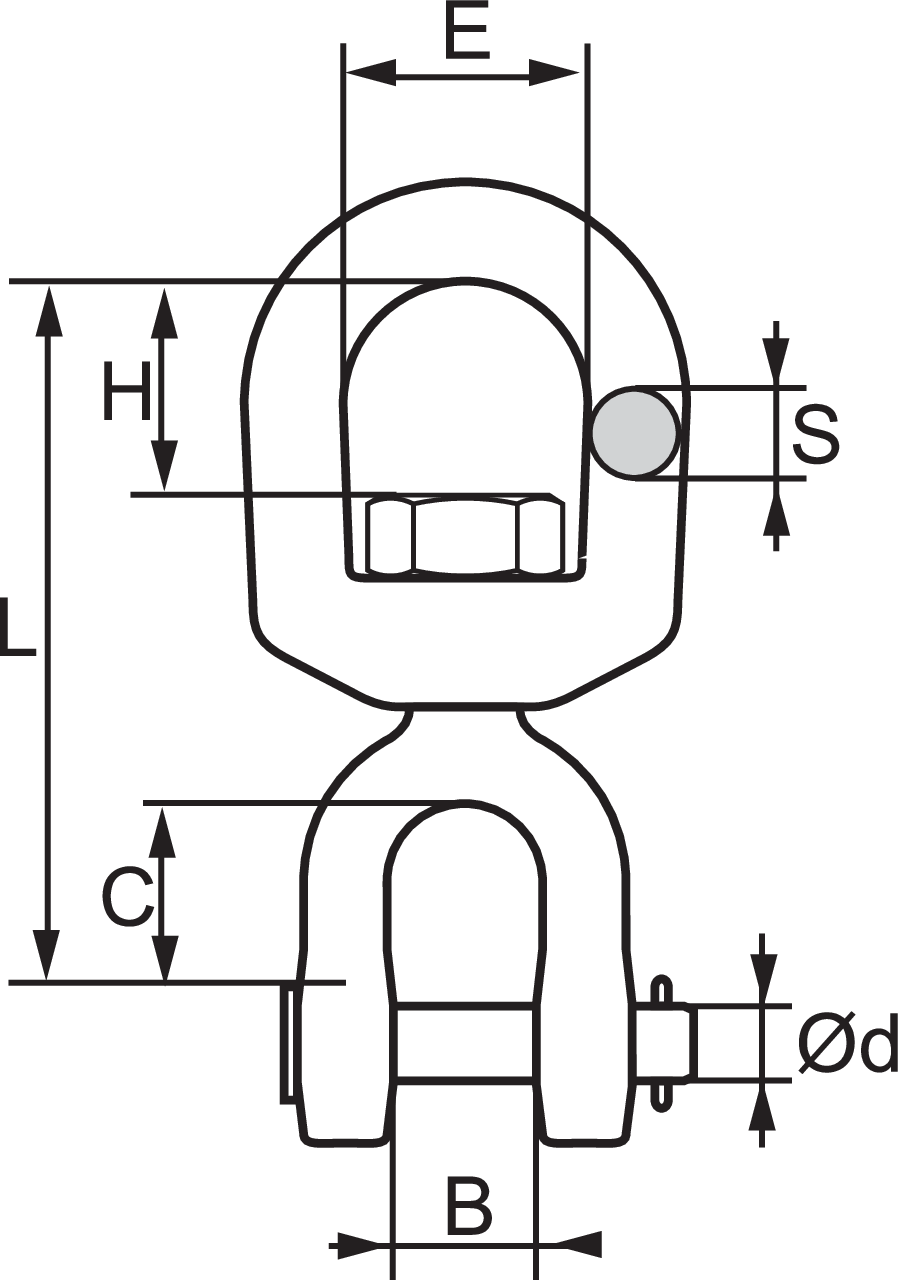

Produkto kodas Tipas RDA
t
B
mm
C
mm
E
mm
H
mm
L
mm
S
mm
D
mm
Svoris
kg
CAD
11.45271D0039EJ 5351 0,39 11,9 22 19 17 67 6 6,35 0,1
11.45271D0057EJ 5352 0,57 12,7 22 25 20 74,5 8 7,85 0,15
11.45271D0100EJ 5353 1,02 16 27 31 24 92 10 9,65 0,3

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
