Bendra informacija: Pagrindinis kėlimo žiedas 1-os ir 2-jų šakų stropams.

Standartas: LST EN 1677-4 (didesnė darbinė apkrova).

  • Medžiaga: Legiruotas plienas, 12 klasė.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Tipas ir klasė.
  • Padengimas: Dažytas.
  • Standartas: EN 1677-4
  • Dėmesio: Netinka termiškai apdoroti.
  • Atsargos koeficientas: 4:1
  • Klasė: 12
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

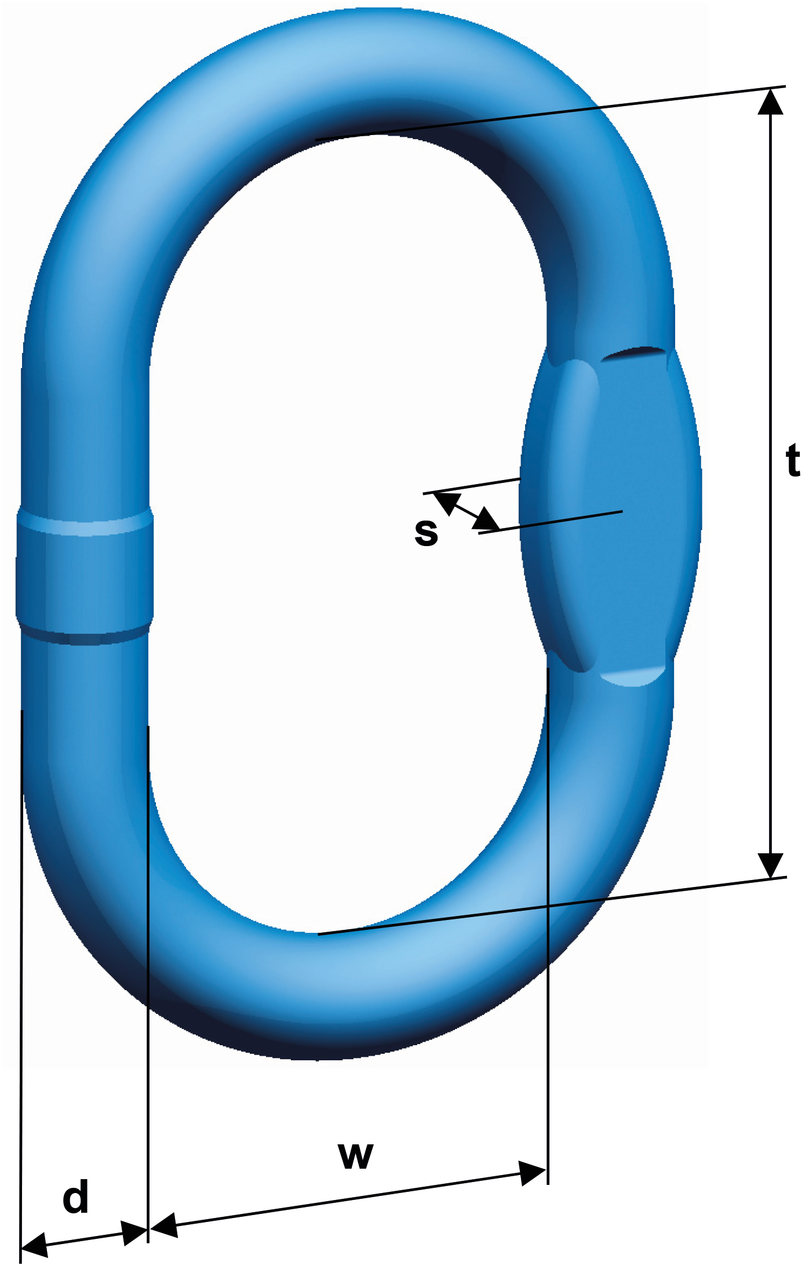

Produkto kodas Tipas RDA 0-45°
t
Kablys DIN 15401 Nr. d
mm
s
mm
t
mm
w
mm
Svoris
kg
CAD
11.0387970 AWP 13 2,36 2,5 13 10 110 60 0,34
11.0387972 AWP 16 3,5 2,5 17 14 110 60 0,53
11.0387974 AWP 18 5,3 5 19 14 110 75 0,92
11.0387976 AWP 22 8 6 23 17 160 90 1,6
11.0387978 AWP 27 12,5 10 28 21 200 110 2,85
11.0328814 AWP 33 17,5 10 33 21 200 110 4,14

Atsisiusti CAD
