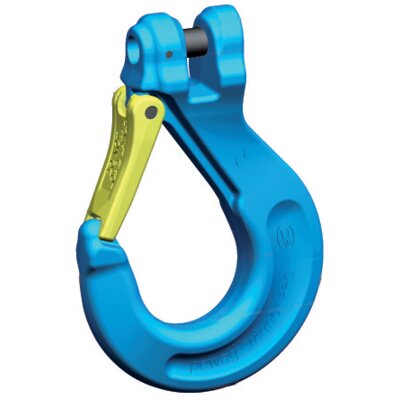

Bendra informacija: Kablys su apsauga. Tvirtinamas prie grandinės.

Standartas: LST EN 1677-2 (50% didesnė darbinė apkrova).



  • Medžiaga: Legiruotas plienas, 12 klasė.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Tipas ir klasė.
  • Padengimas: Dažytas.
  • Standartas: EN 1677-2
  • Dėmesio: Netinka termiškai apdoroti.
  • Atsargos koeficientas: 4:1
  • Klasė: 12
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

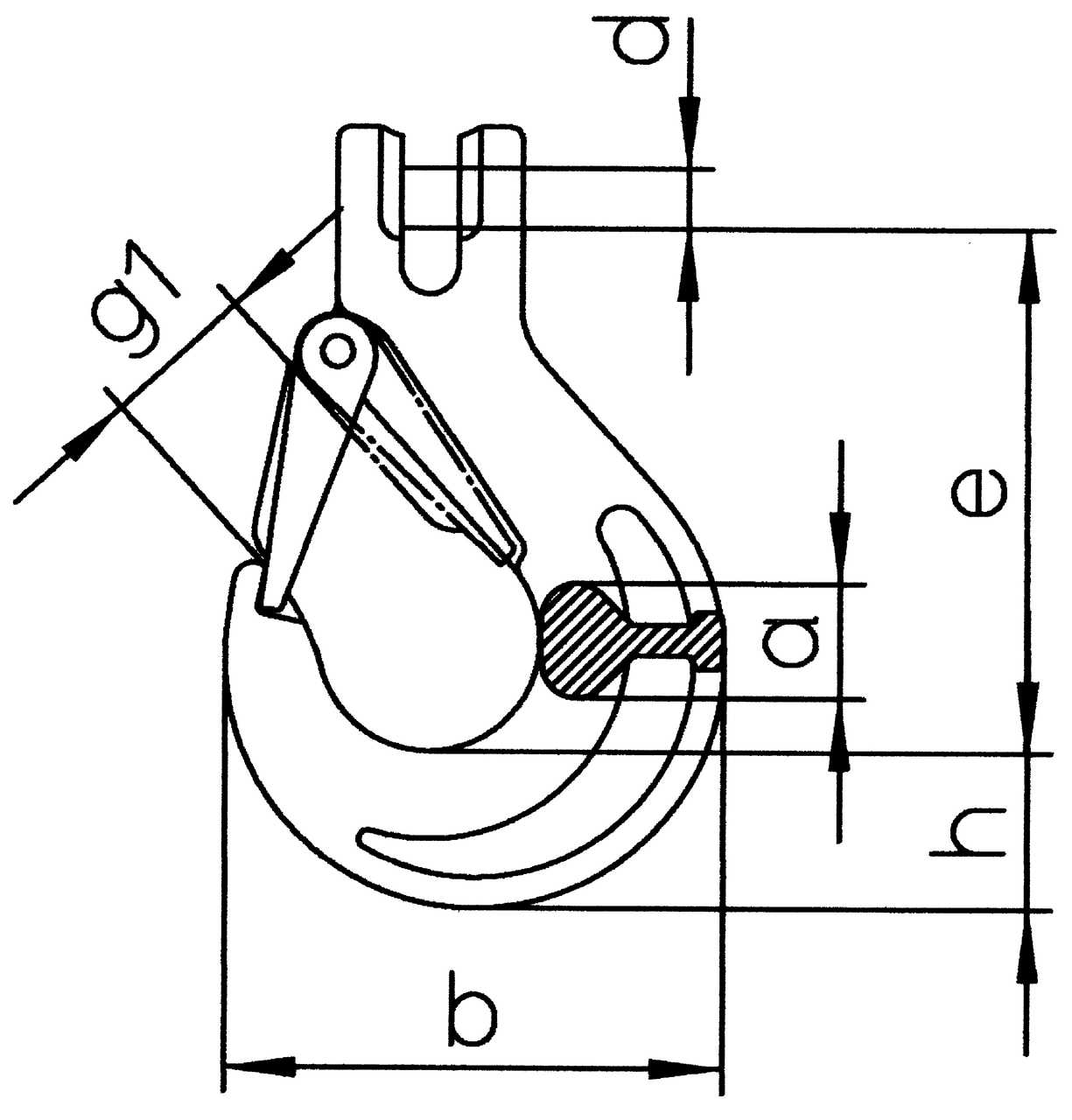

Produkto kodas Tipas RDA
t
LC
kN
a
mm
b
mm
d
mm
e
mm
g1
mm
h
mm
Svoris
kg
CAD
11.1218504 KHSWP 7 2,36 47 19 101 9 105 36 26 0,85 -
11.1211598 KHSWP 8 3 60 19 101 10 105 36 26 0,85 -
11.1218463 KHSWP 10 5 100 26 118 14 121 41 33 1,68 -
11.1218475 KHSWP 13 8 160 30 147 17 148 49 43 2,99 -
11.1218481 KHSWP 16 12,5 35 176 21 173 59 51 5,1 -

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
