pewag

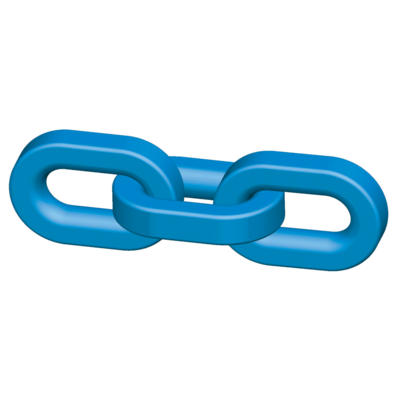

Bendra informacija: Aukštos kokybės kėlimo grandinė 12 klasė.

  • Medžiaga: Legiruotas plienas, 12 klasė.
  • Žymėjimas: Kiekviena grandis pažymėta gamintojo logotipu ir klase.
  • Temperatūros diapazonas: nuo -60ºC iki +300ºC.
  • Padengimas: Dažytas.
  • Dėmesio: Netinka termiškai apdoroti.
  • Klasė: 12
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.
Produkto kodas Grandinės Ø
mm
RDA
t
Min. trūkimo riba
kN
Outside width
mm

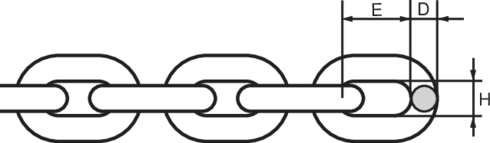

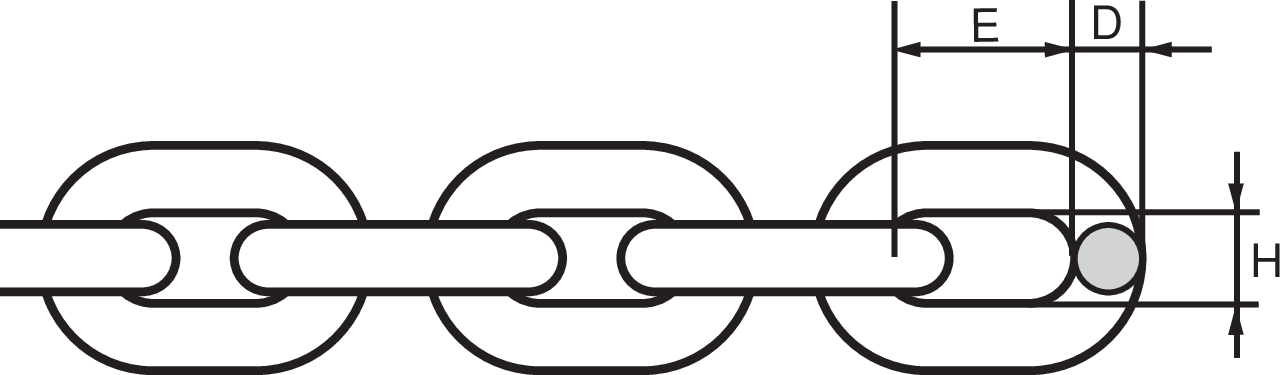

D
mm
E
mm
H
mm
Svoris
kg
CAD
11.6676999 7 2,36 92,6 26 7 22 10 1,36 -
11.6677058 8 3 118 29 8 25 11 1,64 -
11.6677065 10 5 196 37 10 33 14 2,7 -
11.6677072 13 8 314 50 13 41 19 4,8 -
11.6677080 16 12,5 491 60 16 51 23 7,17 -
* Kėlimo darbams atsargos koeficientas 4:1

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
