pewag

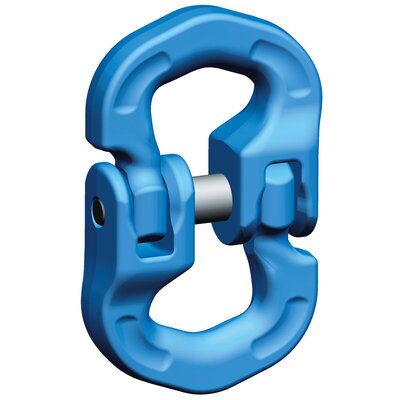

Bendra informacija: Pagrindinio žiedo ir grandinės jungiamoji dalis.

Standartas: LST EN 1677-1 (didesnė darbinė apkrova).

  • Medžiaga: Legiruotas plienas, 12 klasė.
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Tipas ir klasė.
  • Padengimas: Dažytas.
  • Standartas: EN 1677-1
  • Dėmesio: Netinka termiškai apdoroti.
  • Atsargos koeficientas: 4:1
  • Klasė: 12
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

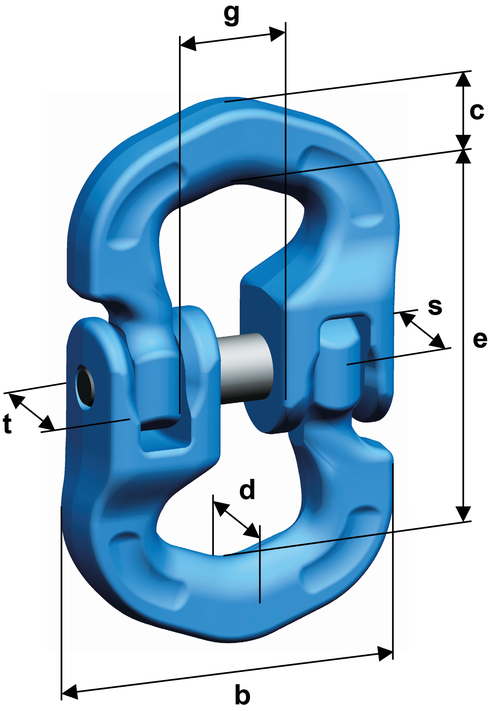

Produkto kodas Tipas Grandinės Ø
mm
RDA
t
b
mm
c
mm
d
mm
e
mm
g
mm
s
mm
t
mm
Svoris
kg
CAD
11.0789314 CWP 7 7 2,36 51 11,5 9 63 17 13 15,5 0,24 -
11.0787965 CWP 8 8 3 58 14 10 62 20 15 20 0,27 -
11.0789315 CWP 10 10 5 66 18 13 78 22 21 25 0,57 -
11.0789316 CWP 13 13 8 84 22 17 107 25 25 34 1,43 -
11.0750093 CWP 16 16 12,5 120 27 21 128 48 31 41 2,26 -
