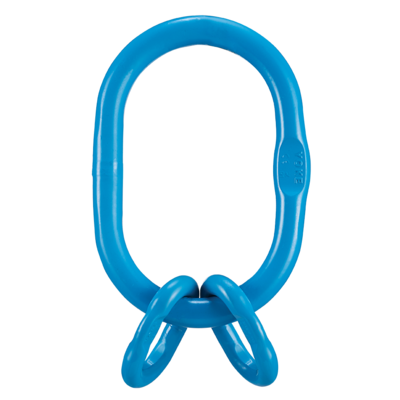

Bendra informacija: padidintas pagrindinis žiedas skirtas 3-4 šakų grandininiams, lyniniams ar tekstiliniams stropams. 25% didesne RDA liginant su 8 klasės žiedais.

Bandymo apkrova: 2,5 x RDA.

Metalo nuovargio bandymas: 20000 ciklų su 1,5 x RDA apkrovą.

  • Medžiaga: Legiruotas plienas, 10 klasė
  • Žymėjimas: Atitinka standartą, CE žymėjimas, Dydis, Partijos Nr., CE
  • Temperatūros diapazonas: nuo -40° iki +200°C
  • Padengimas: Dažytas
  • Standartas: EN 1677-4
  • Atsargos koeficientas: 4:1
  • Klasė: 10
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

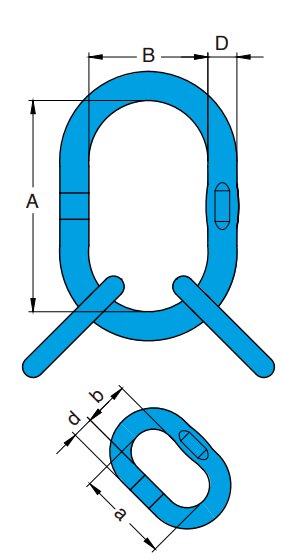

Produkto kodas Tipas RDA
t
For chain gr 10 Ø 2 leg
mm
For chain gr 10 Ø 3-4 leg
mm
RDA
t
Tinka DIN 15401 kabliams Nr. Bandymo apkrova
kN
D
mm
A
mm
B
mm
d
mm
a
mm
b
mm
Svoris
kg
CAD
11.02X-0082-22 ED-22 3,55 6,7,8 6 3,55 25 87 22 340 180 13 54 25 3,2 -
11.02X-0082-28 ED-28 5,6 10 7,8 5,6 25 137 28 340 180 16 70 34 5,4 -
11.02X-0082-32 ED-32 9,5 13 10 9,5 25 233 32 340 180 19 85 40 7,4 -
11.02X-0082-40 ED-40 14,1 16 13 14,1 25 343 40 340 180 22 115 50 12,1 -
11.02X-0082-401 ED-40 21,1 20 16 21,2 25 519 40 340 180 25 140 65 14,2 -
