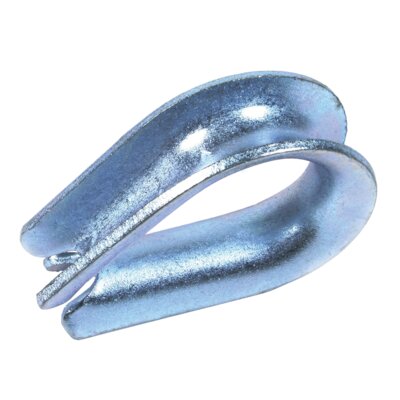

Bendra informacija: Presuotas ar profiliuotas metalas.

Standartas: DIN 6899 forma B

  • Padengimas: Cinkuotas.
-->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

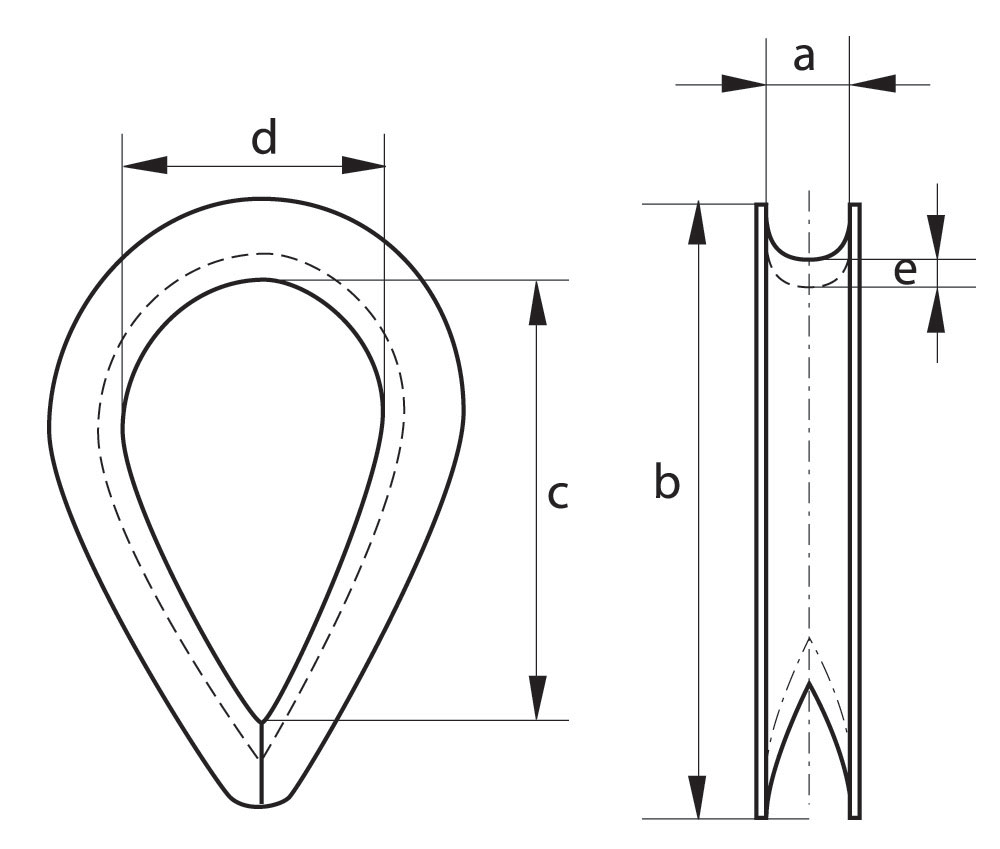

Produkto kodas Rope diameter range
mm
a
mm
b
mm
c
mm
d
mm
e
mm
Svoris
kg/100pc
CAD
10.25B689903 2,5 3 22 19 12 1,6 0,6
10.25B689904 3,5 4 26 21 13 1,6 0,7
10.25B689905 4 5 32 23 14 1,9 0,9
10.25B689906 5 6 38 25 16 2,4 1,8
10.25B689907 6 7 44 28 18 2,4 1,9
10.25B689908 7 8 51 32 20 2,8 2,7
10.25B689910 9 10 57 38 24 3,1 4,1
10.25B689912 11 12 64 45 28 3,3 6,9
10.25B689913 12 13 70 48 30 3,3 7,6
10.25B689914 13 14 76 51 32 3,7 9,2
10.25B689916 15 16 83 58 36 3,8 16,4
10.25B689917 16 17 89 61 38 4,7 19
10.25B689918 17 18 95 64 40 4,7 20,3
10.25B689920 18 20 102 72 45 5,7 27,3
10.25B689922 20 22 114 80 50 5,7 28,6
10.25B689924 22 24 127 90 56 6,5 44,8
10.25B689926 24 26 140 99 62 6,8 57,7
10.25B689928 26 28 152 112 70 8 72
10.25B689936 34 36 216 160 100 8,5 176

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti
