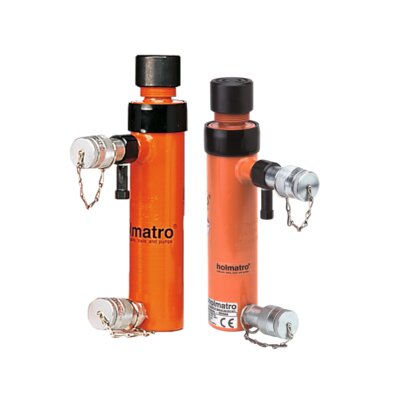

Bendra informacija:

  • maks. darbinis slėgis: 720 bar / 72 Mpa;
  • veikimo tipas: dvikryptis;
  • grąžinimo tipas: hidraulinis;
  • kompaktiškas ir lengvas;
  • galima naudoti visose pozicijose;
  • apsaugotas nuo stūmoklio pilno išstūmimo;
  • prisukama atraminė plokštelė. Apsaugo stūmoklį nuo pažeidimo, ją lengva pakeisti;
  • standartinis tvirtinimo sriegis (atlaikantis maksimalią cilindro apkrovą) ant stūmoklio galvutės, ant cilindro korpuso ir cilindro dugno.

Tiekiama kartu su:

  • didelio srauto vidine mova A 118;
  • plokščia atraminė plokštelė.

Pagal pageidavimą:

  • cilindrai, pagaminti pagal kliento specifikacijas.
  • Medžiaga: plienas
  • Pastaba: prieš montuodami cilindrų priedus prie šių cilindrų, perskaitykite vartotojo vadovą. Naudojant cilindrų priedus, maksimalus darbinis slėgis ir bendras konstrukcijos ilgis yra riboti!
    -->> KAINĄ pamatysite žemiau pasirinkę reikiamo dydžio produktą.

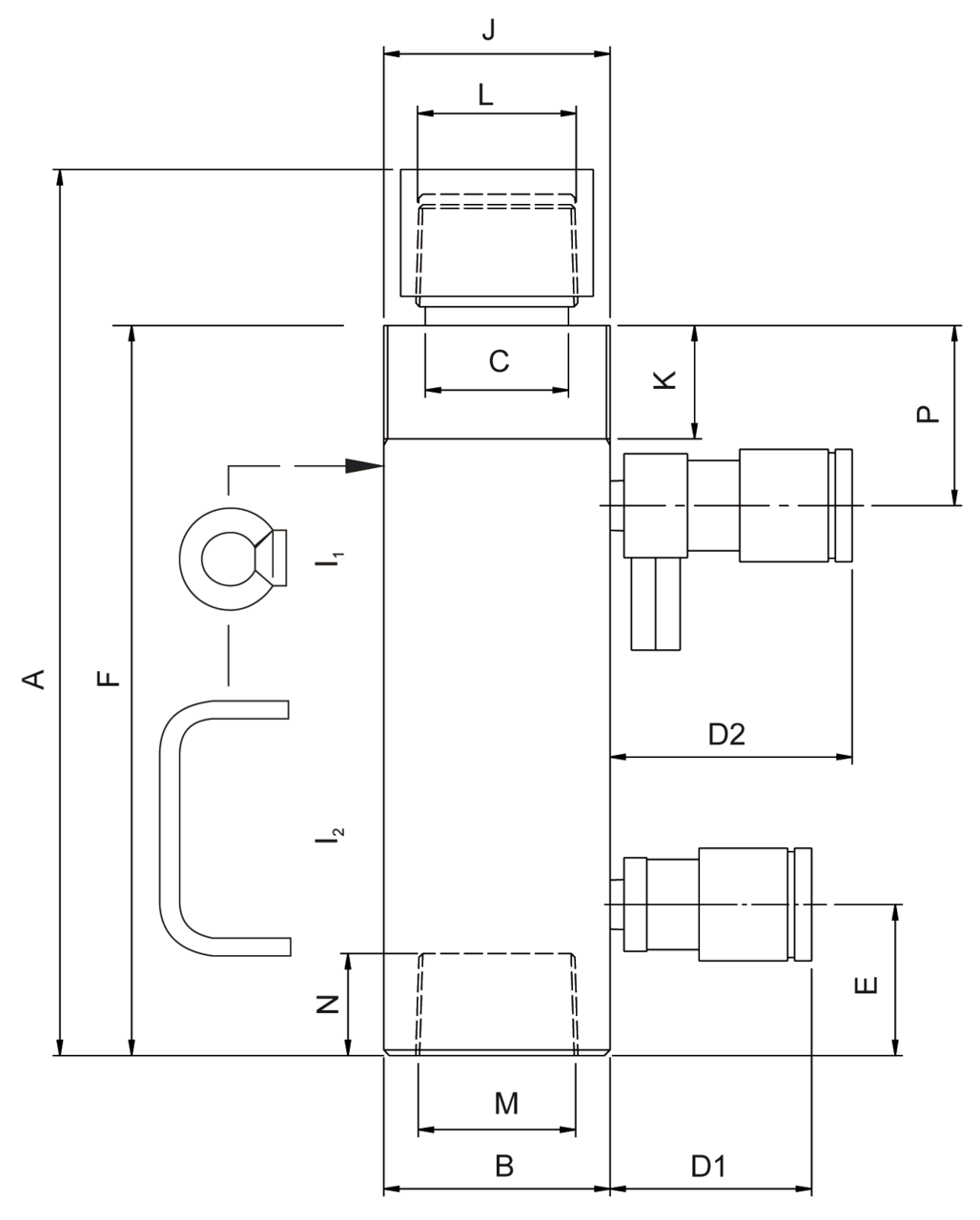

    Produkto kodas Modėlis RDA
    t
    Stūmoklio eiga
    mm
    Aukštis (uždaro)
    mm
    A
    mm
    B
    mm
    C1
    mm
    D1
    mm
    D2
    mm
    E
    mm
    F
    mm
    J sriegis K
    mm
    L sriegis M sriegis N
    mm
    P
    mm
    Svoris
    kg
    16.40100.122.066 HCJ 10 H 15 10 150 338 338 60 30 70 85 40 287 M60 x 2 30 1¼" NPT 1¼" NPT 27 48 6,1
    16.40100.122.067 HCJ 25 H 15 25 150 350 350 85 45 70 85 56 297 M85 x 2 40 2" NPT 2" NPT 27 60 12,7
    16.40100.122.068 HCJ 25 H 25 25 150 450 450 85 45 70 85 56 397 M85 x 2 40 2" NPT 2" NPT 27 60 18,2
