Bendra informacija: Grandinė įvairios paskirties darbams.

  • Žymėjimas: Atitinka standartą
  • Padengimas: Cinkuotas.
  • Standartas: DIN 766
  • Klasė: 3
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

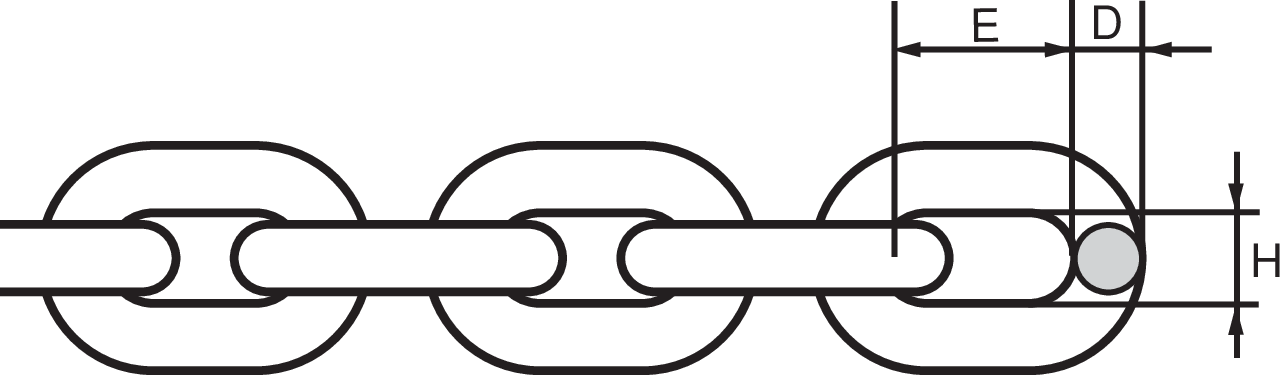

Produkto kodas Tipas Skersmuo (mm) Min. trūkimo riba (kN) Ilgis (m) Trūkimo jėga (kP) E (mm) H (mm) Svoris
(kg/m)
CAD
11.60766030ER50 KLZ-3-D3 3 3,2 50 320 16 5 0,16
11.60766040ER50 KLZ-4-D3 4 8,1 50 810 16 5,7 0,32
11.60766050ER30 KLZ-5-D3 5 12,5 30 1 270 18,5 7 0,5
11.60766060ER30 KLZ-6-D3 6 16 30 1 630 18,5 8,2 0,8
11.60766080ER15 KLZ-8-D3 8 32 15 3 260 24 11,2 1,4
11.60766100ER15 KLZ-9-D3 9 40 25 4 070 27 12,6 1,8
11.61766100G KLZ-10-D3 10 50 15 5 090 28 14 2,2
Kiti išmatavimai pagal užklausimą.

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti
