Nemag

Bendra informacija: Keičiamas antgalis pritaikytas kompaktiniams plieniniams lynams.

Svarbu: Darbinė apkrova nurodyta tempimo darbams. Kėlimo darbams taikomas minimalus atsargos faktorius 5:1.

  • Medžiaga: Aukštos klasės liejamas plienas.
  • Žymėjimas: Gamintojo žyma, dydis ir partijos numeris.
  • Atsargos koeficientas: 5:1
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas Tipas RDA
t
MBL
t
Rope diameter
mm

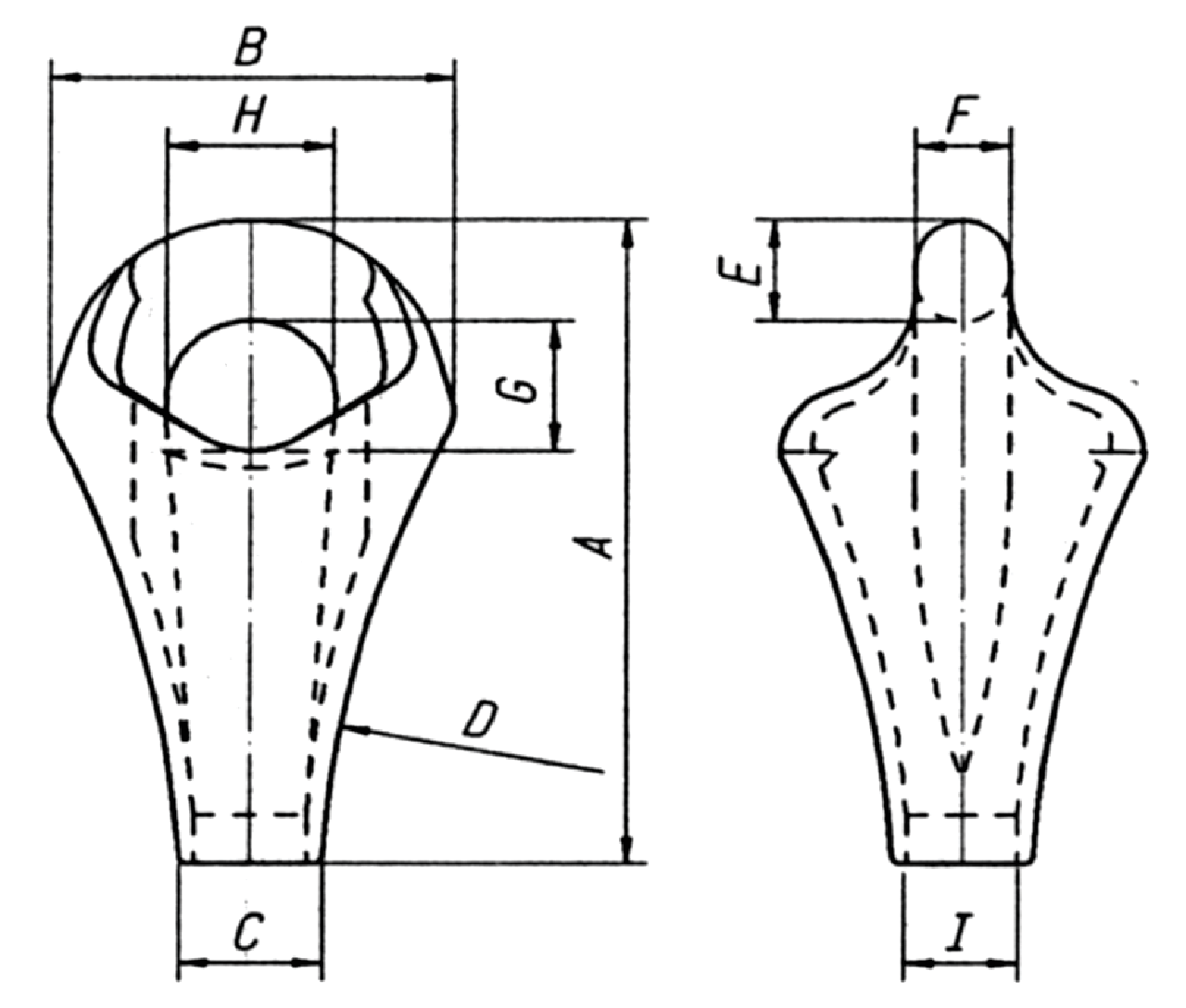

A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Svoris
kg
CAD
10.10NRPSS924 RPS-924 11 70 22-24 192 133 40 325 31 27 40 58 29 3,8
10.10NRPSS1026 RPS-1026 13 85 25-27 212 143 43 375 35 30,5 43 60 32 4,8
10.10NRPSS1130 RPS-1130 15 95 28-30 239 156 45 400 36 31,5 50 70 35 5,9
10.10NRPSS1232 RPS-1232 17 110 31-33 249 165 52 450 39 34,5 57 72 38 7
10.10NRPSS1336 RPS-1336 21 125 34-36 285 184 62 450 43 36,5 60 80 42 9,3
10.10NRPSS1440 RPS-1440 26 155 37-40 297 192 60 475 47 40 62 80 46 11,6
10.10NRPSS1548 RPS-1548 30 180 46-48 329 192 67 575 51 44 66 80 57 12,4
10.10NRPSS3221 RPS-3221 32,5 189 42-44 314 204 66 425 53 46 70 80 49 13,8
10.10NRPSS1648 RPS-1648 36 215 46-48 343 218 70 500 56 50 75 90 54 15
* Darbinė apkrova nurodyta tempimo darbams.
Kėlimo darbams taikomas minimalus atsargos faktorius 5:1.

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
