Konstrukcija: Presuotas ar profiliuotas plienas.


Standartas: DIN 6899

  • Medžiaga: Nerūdijantis plienas AISI 316
  • Padengimas: Poliruotas.
Iš žemiau pateiktos lentelės pasirinkite eilutę, tada spustelėkite mygtuką "Užklausti"

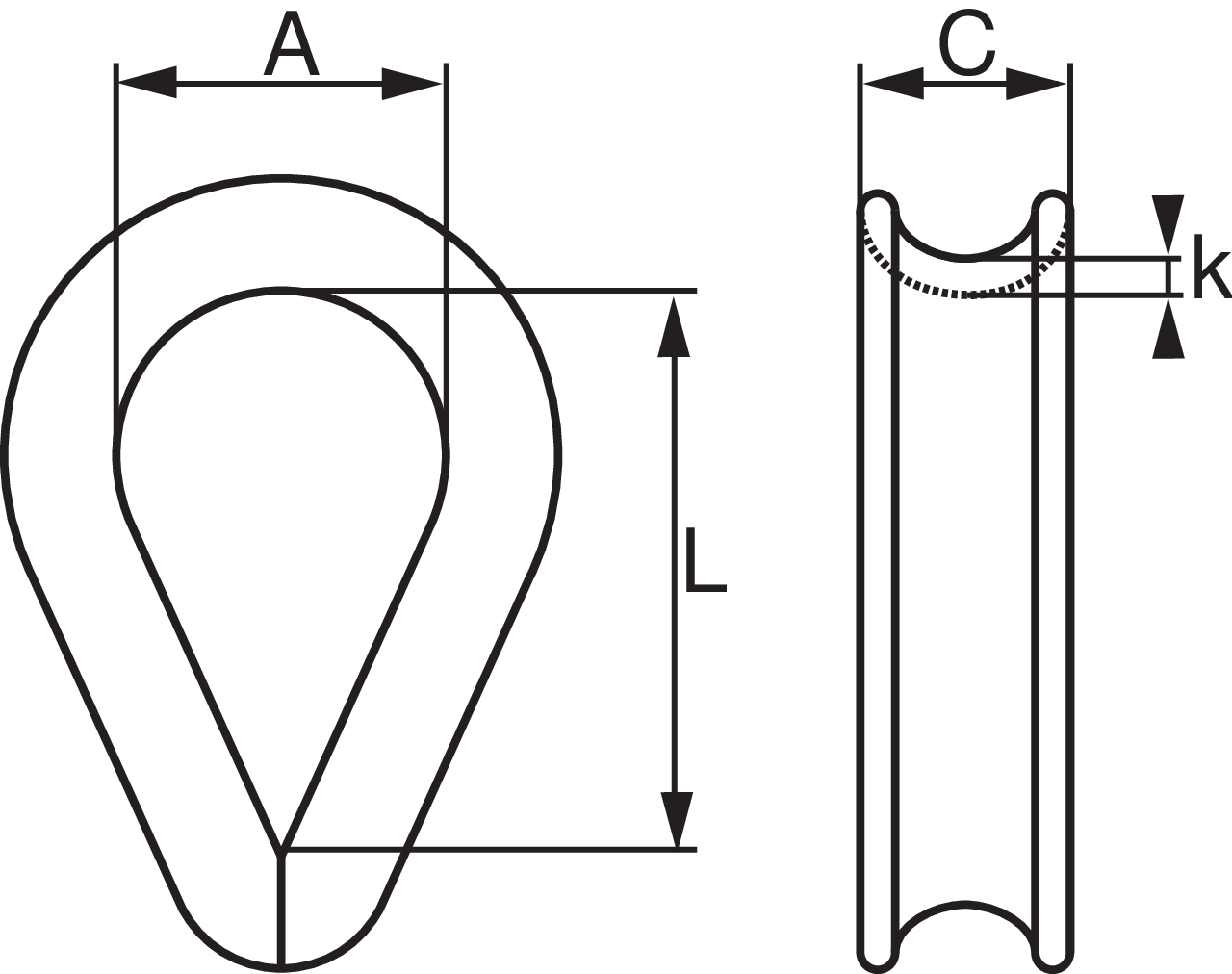

Produkto kodas Skersmuo, mm A (mm) C (mm) L, mm k, mm Svoris
kg/100pcs
CAD
1902-S 2 9 5 17 1 0,2
1903-S 3 10 6 18 1 0,3
1904-S 4 11 7,4 20 1 0,5
1905-S 5 13 8,4 21 1 0,7
1906-S 6 15 10 27 2 1,2
1907-S 7 19 11 33 2 1,5
1908-S 8 22 13 38 2 2,7
1910-S 10 27 16 48 3 5
1912-S 12 29 19 53 3 6
1914-S 14 32 22 57 3 11
1916-S 16 40 24 67 3 12
1918-S 18 45 28 75 4 22
1920-S 20 52 30 80 4 32
1922-S 22 56 34 90 5 47
1926-S 26 70 40 112 6 80
1928-S 28 75 42 120 6 110
1932-S 32 95 46 152 6 156
1934-S 34 100 48 160 6 176
1936-S 36 110 50 176 6 192
1938-S 38 115 56 184 8 292
1940-S 40 120 58 192 8 320
1942-S 42 150 61 240 8 364
Kiti išmatavimai pagal užklausimą.
