Bendra informacija: Kombinuotas lyno suspaudiklis ir lynžiedis yra naudojami liftams ir keltuvams. Tai patogiai montuojamas dviejų dalių lynžiedis su įleistinais varžtais.
Konstrukcija: Grūdintas metalo lidinys. 8.8 klasės varžtai ir veržlės.

Svarbi informacija: Prieš naudojimą būtina perskaityti naudojimo vadove pateiktus montavimo nurodymus ir jų laikytis.

Pastaba: Prieš užveržiant veržles reikia patikrinti, ar plieninis lynas tiksliai patenka į jam skirtą griovelį. Tinka kėlimo darbams pagal Švedijos standartus, tačiau kai kuriose šalyse privaloma vadovautis oficialaus atstovo rekomendacijomis bei instrukcijomis.

  • Padengimas: Cinkuotas.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

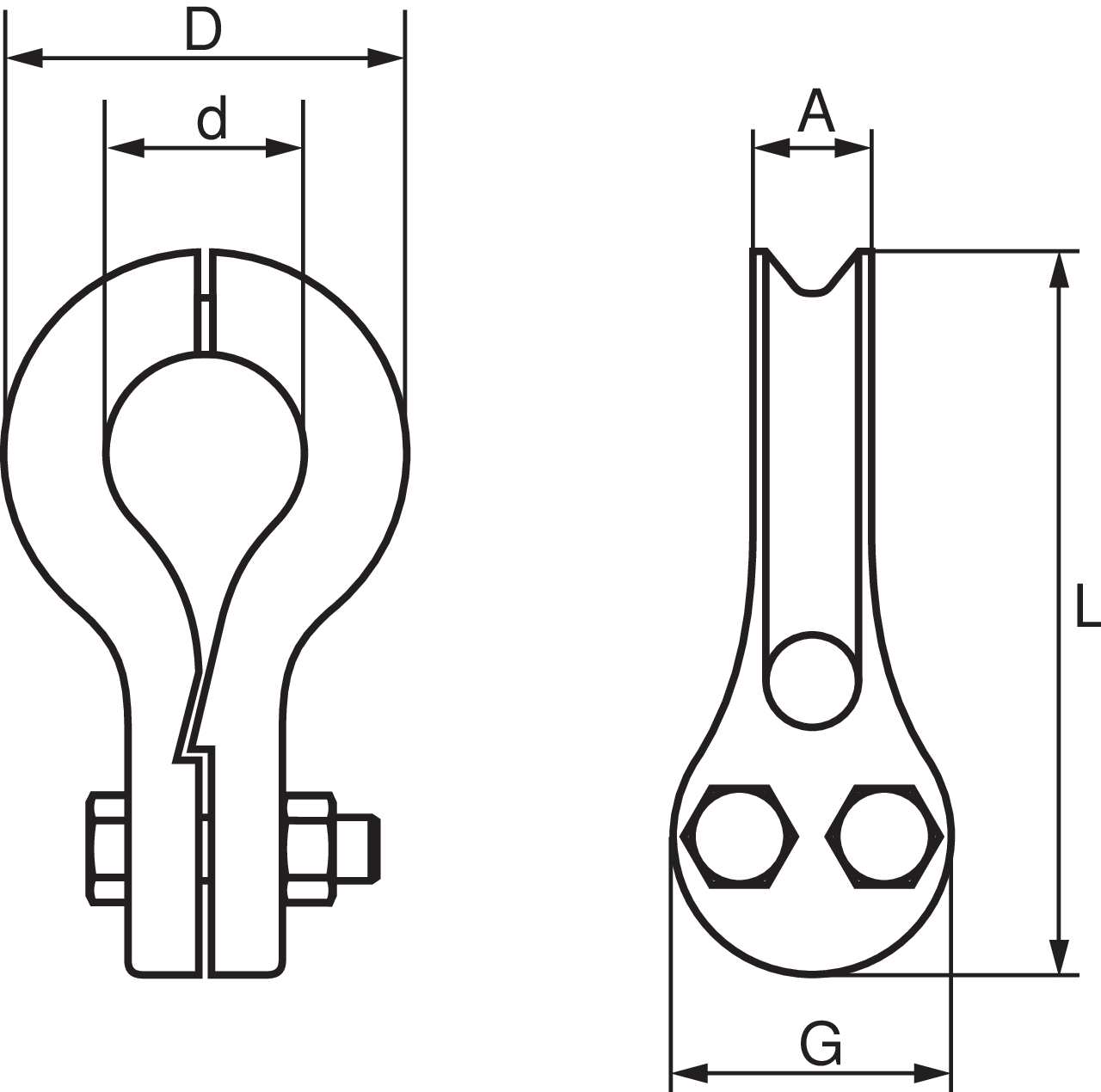

Produkto kodas Tipas Rope Ø
mm
A (mm) D (mm) G (mm) L (mm) Svoris
kg
CAD
10.29KKM06 3503 5-6 12 22 28 75 0,2
10.29KKM09 3504 7-9,5 18 30 40 110 0,4
10.29KKM12 3506 10-12,5 24 40 52 155 1
10.29KKM16 3508 13-16,5 29 50 65 200 2
10.29KKM20 3509 17-20 37 64 80 244 3,8
Kiti išmatavimai pagal užklausimą.
