Bendra informacija: Presuotas ar profiliuotas metalas.

Standartas: DIN 6899 forma B

  • Padengimas: Cinkuotas.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

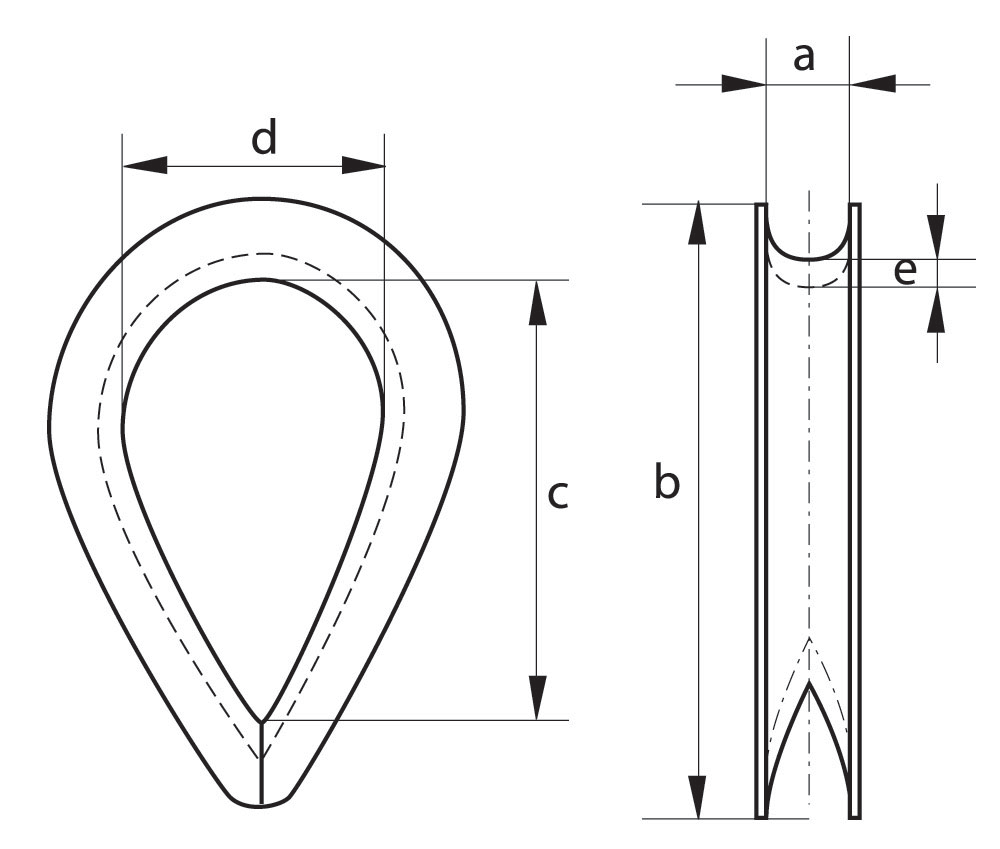

Produkto kodas Skersmuo (mm) a (mm) b (mm) c
mm
d (mm) e (mm) f
mm
Svoris
kg/100pc
CAD
10.25B689903 2,5 - 3 3 22 19 12 1,6 6 0,6
10.25B689904 3,5 - 4 4 26 21 13 1,6 7 0,7
10.25B689905 4 - 5 5 32 23 14 1,9 8 0,9
10.25B689906 5- 6 6 38 25 16 2,4 10 1,8
10.25B689907 6 - 7 7 44 28 18 2,4 11 1,9
10.25B689908 7 - 8 8 51 32 20 2,8 12 2,7
10.25B689910 9 - 10 10 57 38 24 3,1 14 4,1
10.25B689912 11 - 12 12 64 45 28 3,3 17 6,9
10.25B689913 13 13 70 48 30 3,3 18 7,6
10.25B689914 13 - 14 14 76 51 32 3,7 19 9,2
10.25B689916 15 - 16 16 83 58 36 3,8 22 16,4
10.25B689917 16 - 17 17 89 61 38 4,7 25 19
10.25B689918 17 - 18 18 95 64 40 4,7 26 20,3
10.25B689920 18 - 20 20 102 72 45 5,7 28 27,3
10.25B689922 20 - 22 22 114 80 50 5,7 30 28,6
10.25B689924 22 - 24 24 127 90 56 6,5 34 44,8
10.25B689926 24 - 26 26 140 99 62 6,8 36 57,7
10.25B689928 26 - 28 28 152 112 70 8 38 72
10.25B689936 34 - 36 36 216 160 100 8,5 48 104
