Bendra informacija: Pritaikytas bendram naudojimui. Skersmens santykis apytiksliai 9 (lyno Ø x 9 = ØE).
Konstrukcija: Plieninė, stabiliai padėčiai ir mažam svoriui. Su bronzine įvore. Turi būti tepamas ant veleno.

  • Medžiaga: Labai stiprios konstrukcijos plienas, raudono metalo įvorė SS 5204-15.
  • Padengimas: Geltonas cinkas.
Iš žemiau pateiktos lentelės pasirinkite eilutę, tada spustelėkite mygtuką "Užklausti"

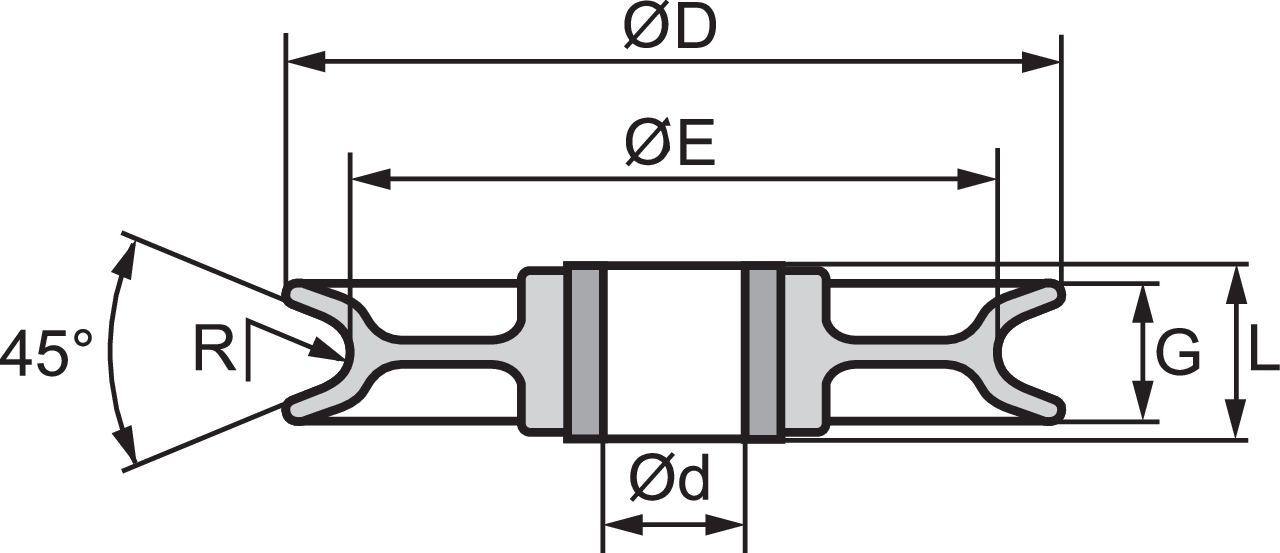

Produkto kodas Tipas D (mm) E G, mm L, mm R, mm Max rope Ø (mm) d H8 Svoris
kg
CAD
10.354015053 8012 125 103 23 26 6,5 12 20 1,3
10.354015490 8015 150 125 28 33 8 15 28 2,1
10.354016021 8018 200 165 37 47 9,5 18 35 4,2
10.354015020 8023 250 210 43 50 12 23 45 8,3
Kiti išmatavimai pagal užklausimą.
