Ropeblock

General: Intended for general lifting purposes. Can also be used for pulling. WLL in table applies for load on head fitting/shackle.

Features:

  • Snatch block type with covering side plates.
  • Provided with swiveling bow shackle.
  • Grease fitting in the shaft and cross head.
  • Bronze bushed sheave in 2-4 tons blocks and roller bearings in larger sizes.
  • Atsargos koeficientas: 4:1.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register

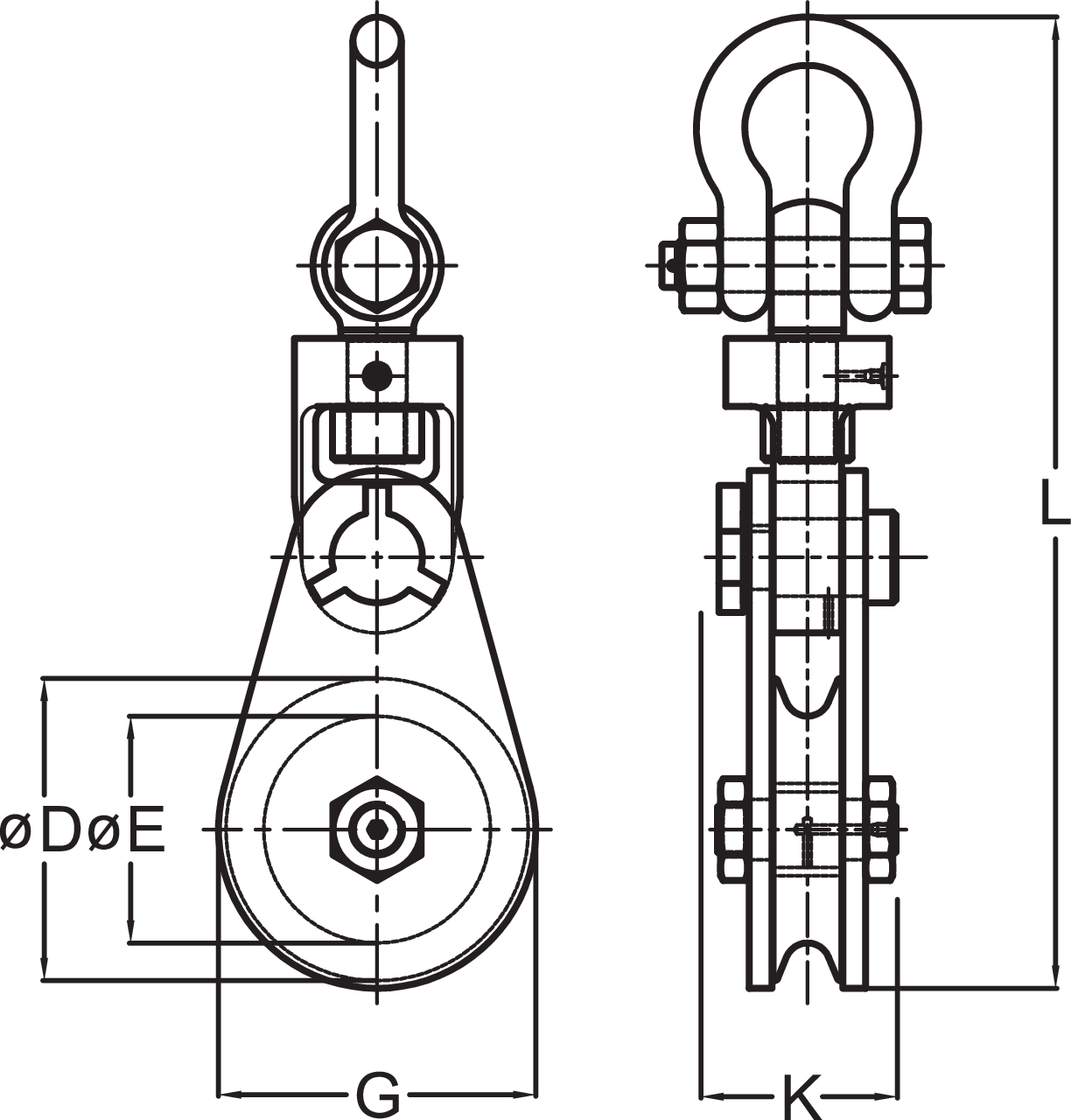

Produkto kodas RDA
t
Skersmuo (mm) D
mm
E
mm
G
mm
K
mm
L
mm
Svoris
kg
CAD
16.15121030215 2 7-9 75 58 82 70 290 4
16.15121040415 4 10-12 115 90 120 70 358 6
16.15121060415 4 16-19 150 120 160 70 432 14
VBI 120.22.1.8.5 8 19-22 150 120 160 93 497 15
16.15121080815 8 19-22 200 165 210 93 550 16
16.15121101015 10 24-26 250 205 260 115 681 38
VBI 205.26.1.12.S 12 24-26 250 205 260 115 683 42
16.15121121215 12 24-26 300 250 310 133 767 56
16.15121181515 15 22-24 200 165 210 102 663 24
16.15121121515 15 24-26 300 250 310 133 788 65
16.15121142215 22 28-32 355 305 365 140 962 90
VBI 305.32.1.35.S 22 28-32 405 350 415 140 1 019 108
VBI 395.32.1.22.S 22 28-32 450 395 465 180 1 069 120
16.15121123015 30 28-30 300 245 310 193 1 023 125
16.15121163015 30 32-35 405 350 415 155 1 121 135
VBI 440.35.1.30.S 30 32-35 508 440 514 162 1 256 210
16.15121143515 35 32-35 350 280 365 193 1 058 130
16.15121245015 50 46-50 600 500 625 275 1 525 418
