Bendra informacija: Montažinis blokas bendriems kėlimo darbams.
Konstrukcija: Montažinis blokas su šoninėmis apsauginėmis plokštelėmis. Su jungtimi ir tepimo anga. Kaiščiai iš bronzos.



  • Žymėjimas: Saugi darbinė apkrova (WLL).
  • Padengimas: Dažytas.
  • Atsargos koeficientas: 4:1.
Montažinis blokas POWERTEX LS
Montažinis blokas POWERTEX LS
Iš žemiau pateiktos lentelės pasirinkite eilutę, tada spustelėkite mygtuką "Užklausti"
Produkto kodas RDA
(t)

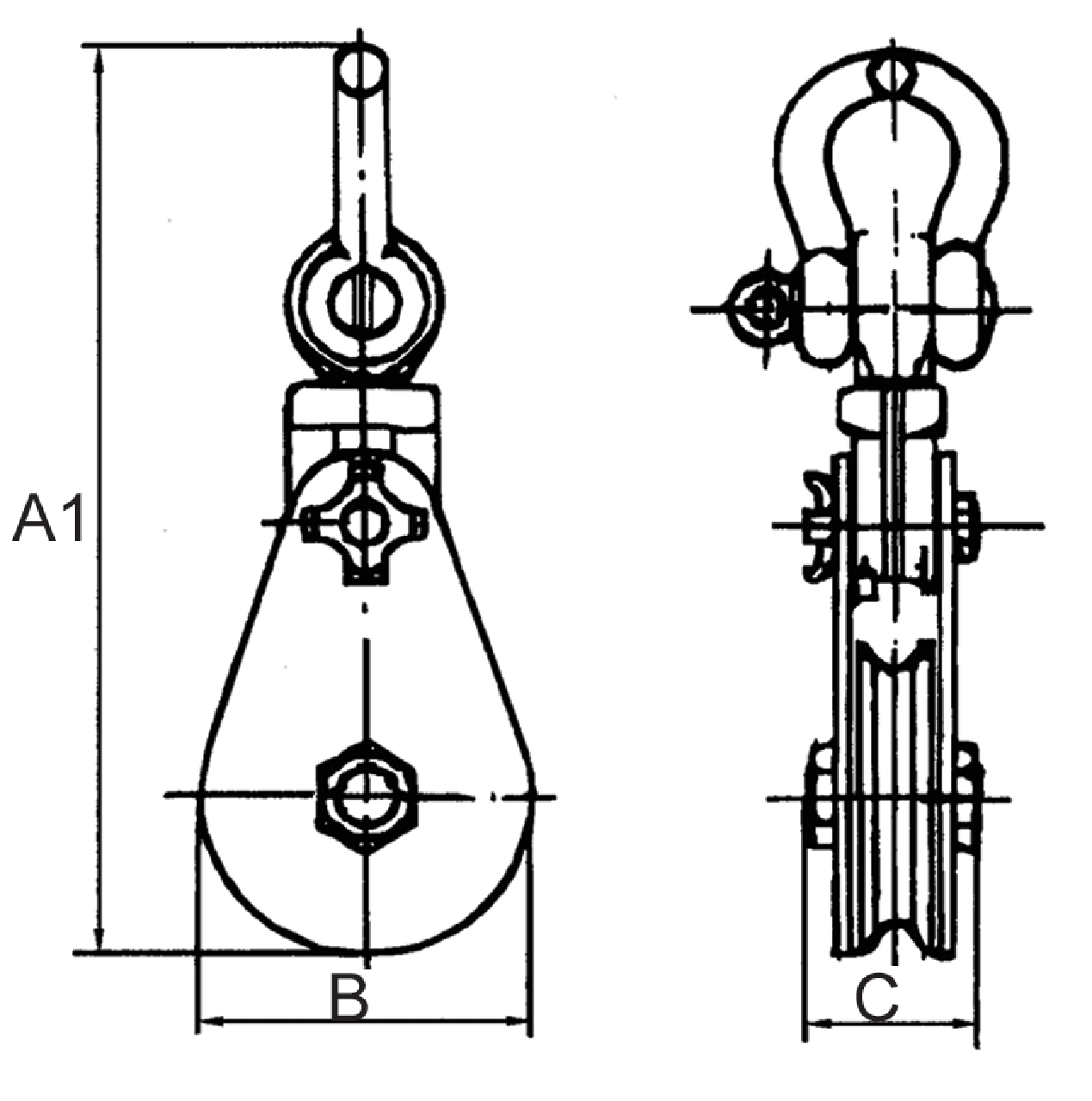

Rope Ø (mm) Sheave dia (mm) A1 (mm) B (mm) C (mm) Svoris
(kg)
CAD
16.15PSBS020075 2 7-9 75 286 82 70 4
16.15PSBS040115 4 10-12 115 345 120 70 6
16.15PSBS040150 4 16-19 150 399 160 70 14
16.15PSBS080200 8 19-22 200 528 210 93 16
16.15PSBS100250 10 24-26 250 679 260 115 38
16.20PSBS120250 12 20-22 250 702 260 125 39,5
16.15PSBS120300 12 24-26 300 767 310 133 56
16.15PSBS150200 15 22-24 200 663 210 102 24
16.15PSBS150300 15 24-26 300 884 310 133 65
16.15PSBS220365 22 28-32 365 952 365 140 90
16.15PSBS300300 30 28-30 300 1 023 310 193 125
16.15PSBS300400 30 32-35 400 1 126 415 155 135
16.15PSBS350350 35 32-35 350 1 058 365 193 130
16.15PSBS500600 50 46-50 600 1 525 625 275 418
