Bendra informacija: Kaltinis atviro tipo antgalis, šakutės tipo. Užliejamas su WIRELOCK komponentiniu mišiniu.




DĖMESIO!: Visada palyginkite lyno ir antgalio trūkimo ribas.

  • Padengimas: Cinkuotas.
  • Pastaba: Tarpiniam lyno diametrui pasirinkite artimiausią antgalio dydį.
Iš žemiau pateiktos lentelės pasirinkite eilutę, tada spustelėkite mygtuką "Užklausti"
Produkto kodas Tipas MBL
ton

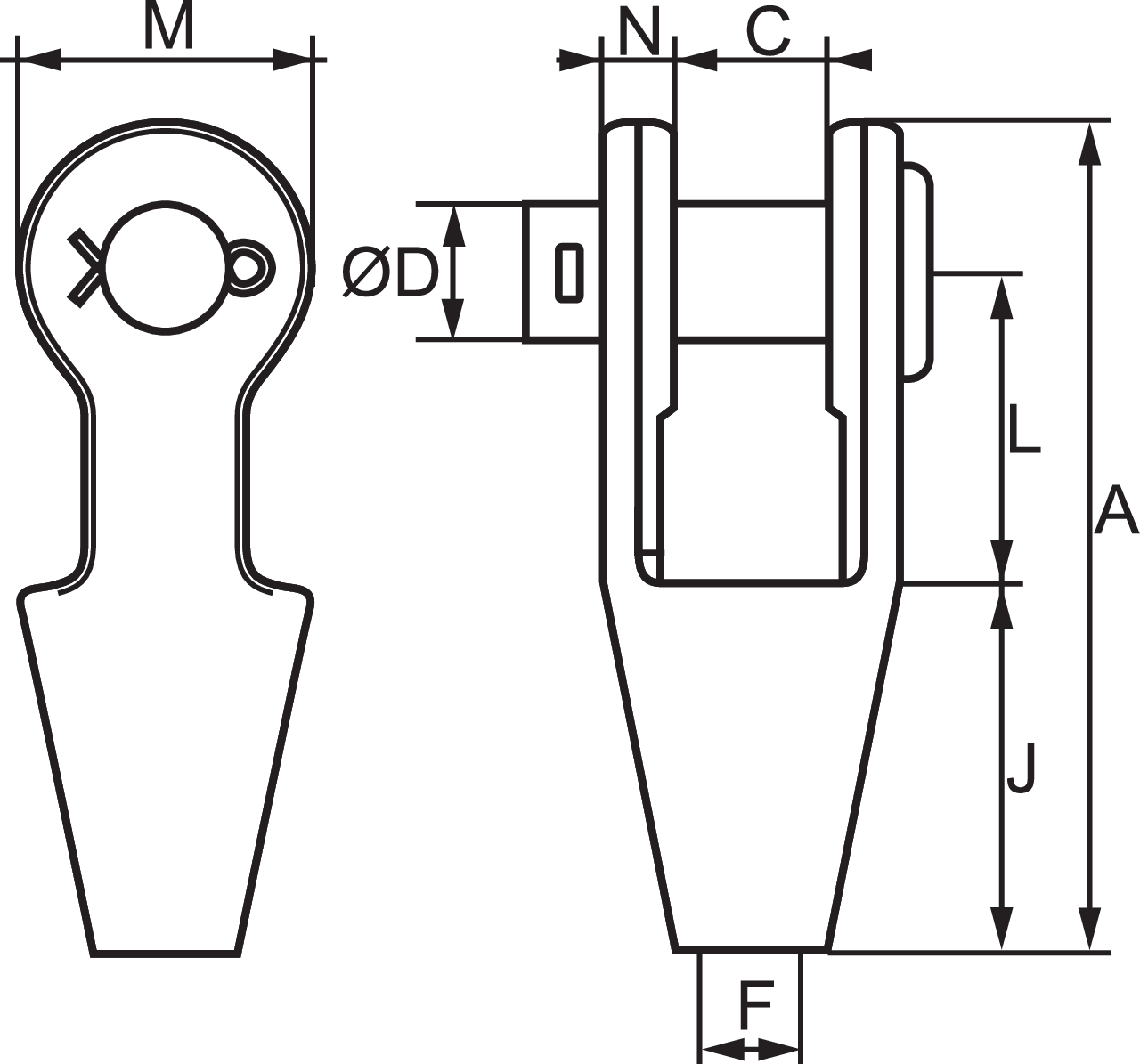

A (mm) C d, mm F, mm J L, mm M, mm Skersmuo, mm N (mm) Svoris
kg
CAD
OSS-196 P 8 109 19 16 8,5 50 40 34 6-7 9 0,4
OSS-197 P 12 124 21 20,6 12 57 45 42 8-10 11 0,8
04A0090 OSS-198 P 20 142 25 25 14 64 51 50 11-13 12 1
04A0100 OSS-199 P 25 171 32 30 17,5 76 63 58 14-16 14 1,8
04A0110 OSS-100 P 40 205 38 35 21 89 76 70 18-19 16 3,2
04A0120 OSS-104 P 55 235 44 41 24 101 89 80 20-22 19 4,6
04A0140 OSS-108 P 75 275 51 51 28 114 101 104 23-26 22 8
04A0150 OSS-111 P 90 306 57 57 32 127 114 114 27-30 25 11
04A0160 OSS-115 P 125 338 63 63 38 139 127 126 31-36 28 16
OSS-118 P 150 394 76 70 41 152 162 142 37-39 30 23
OSS-120 P 170 418 76 76 44 165 165 152 40-42 33 27
OSS-125 P 225 468 89 89 51 190 178 176 43-48 39 41
OSS-128 P 280 552 101 95 57 216 228 194 49-54 46 58
OSS-130 P 360 598 113 108 63 228 250 210 55-60 53 85
*Galimas pateikimas su veržle. Kiti išmatavimai pagal užklausimą.
