Bendra informacija: Geriau paskirsčius svorį ilgėja kėlimo įrangos eksploatacijos laikas. Naujieji krovinio pozicionieriai ne tik atitinka įprastiems pozicionieriams keliamus reikalavimus, bet ir dar efektyviau paskirsto bendrąjį svorį. Dėl itin plokščios konstrukcijos šiuos balansyrus galima naudoti ten, kur krovinio pasvirimo kampas siekia iki 60°. Naujieji krovinio pozicionieriai gaminami iš dar atsparesnio dėvėjimuisi Q&T plieno. Pradėjus dėvėtis pozicionieriui, jį galima apversti 180 laipsnių kampu, taip pailginant jo eksploatacijos laiką ir gerokai sumažinant atitinkamas išlaidas. Žinovai vertina 30 proc. didesnę keliamąją galią, esant tam pačiam įtaiso nominaliam skersmeniui. Tai reiškia, kad visos keturšakio stropo grandinės turi kelti apkrovą vienu metu. Be to, skersmuo gali būti ir mažesnis, tada įtaisas svers mažiau, tačiau turės tokią pat bendrą keliamąją galią.

Korpuso ir pleišto markiruotė: Dydžis ir rūšis.
Išbandymo apkrova: Partijos išbandymas 2 x saugi darbinė apkrova.


Standartas: LST EN 13411-6.

Pastaba: Šachtoms, keltuvams ir liftams rekomenduojame kito tipo pleištinius antgalius.

  • Medžiaga: Korpusas, pleištas ir varžtas pagaminti iš legiruoto plieno.
  • Padengimas: Geltonai dažytas/geltonas cinkas.
  • Atsargos koeficientas: 5:1.
Iš žemiau pateiktos lentelės pasirinkite eilutę, tada spustelėkite mygtuką "Užklausti"
Produkto kodas Tipas WLL MBL
ton

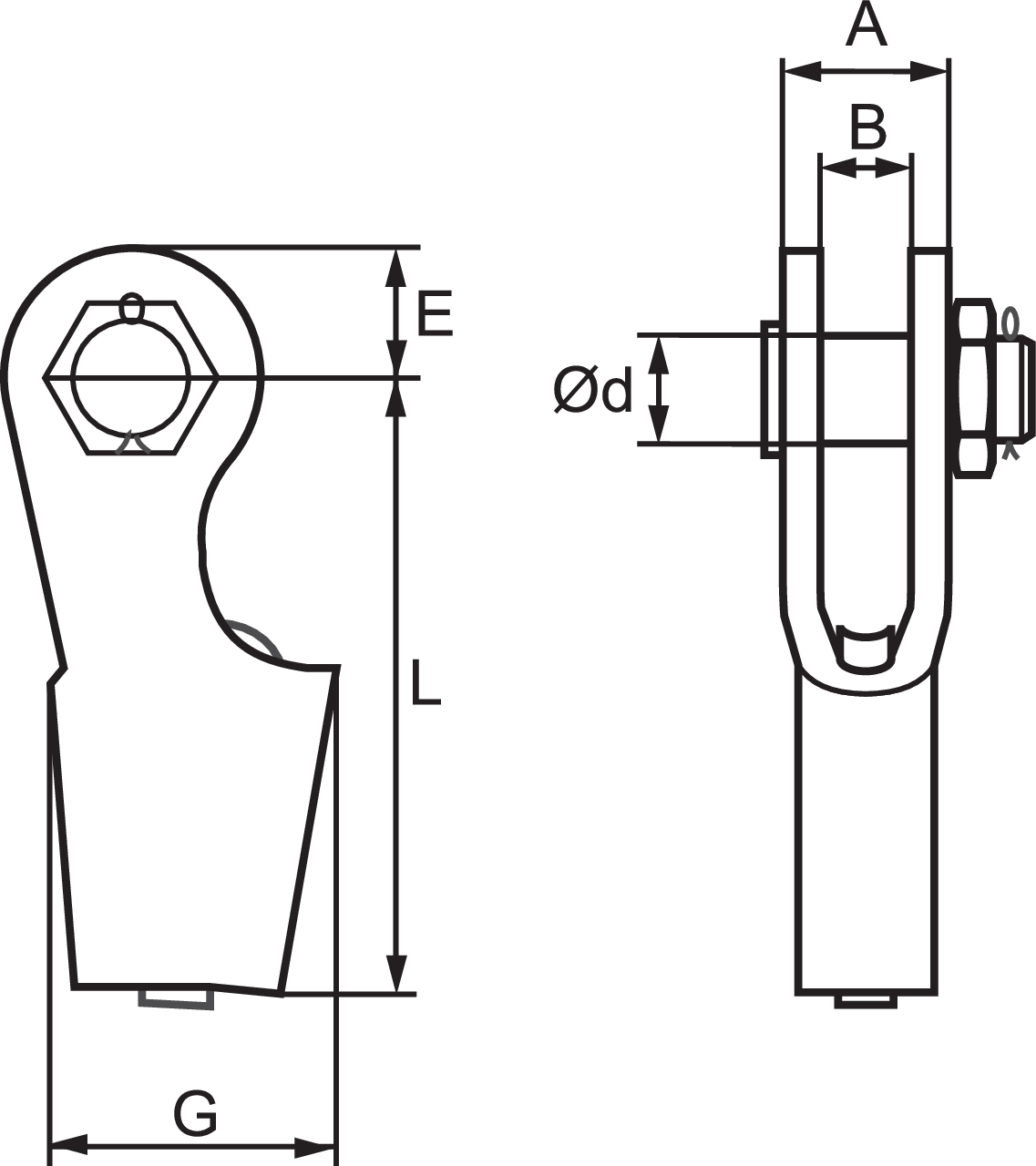

A (mm) B (mm) E G, mm L, mm D (mm) Skersmuo, mm Svoris
kg
CAD
10.20300110 3001B 2 10 30 16 29 70 145 27,5 10 1,2
10.20300112 3001C 2 10 30 16 29 70 145 27,5 11-11 1,2
10.20300109 3001A 2 10 30 16 29 70 145 27,5 8-9 1,3
10.20300417 3004B 5 25 60 34 44 96 216 31,5 15-17 4,4
10.20300414 3004A 5 25 60 34 44 96 216 31,5 13-14 4,6
10.20300519 3005A 6 30 66 40 50 110 245 39,5 18-19 6,2
10.20300623 3006A 9 45 72 40 50 120 280 39,5 20-23 8,7
10.20300828 3007A 12 60 75 42 67 140 327 43,5 24-28 13
10.20300836 3008B 20 100 104 60 75 245 555 65 33-36 39
10.20300832 3008A 20 100 104 60 75 245 555 65 29-32 40
10.20300844 3009B 27 135 124 80 95 270 675 79 41-44 63
10.20300840 3009A 27 135 124 80 95 270 675 79 37-40 65
Kiti išmatavimai ir tipai pagal užklausimą.
