Konstrukcija: Šakutė/šakutė.


  • Medžiaga: Nerūdijantis rugštims atsparus plienas AISI 316.
  • Padengimas: Poliruotas.
  • Pastaba: Pagal poreikį gali būti su sriegio užraktu.
  • Dėmesio: Templės dažniausiai nėra pritaikytos kėlimo darbams. Jei jos bus naudojamos kėlimo darbams - kieviena templė turi būti išbandyta individualiai.
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas MBL
t

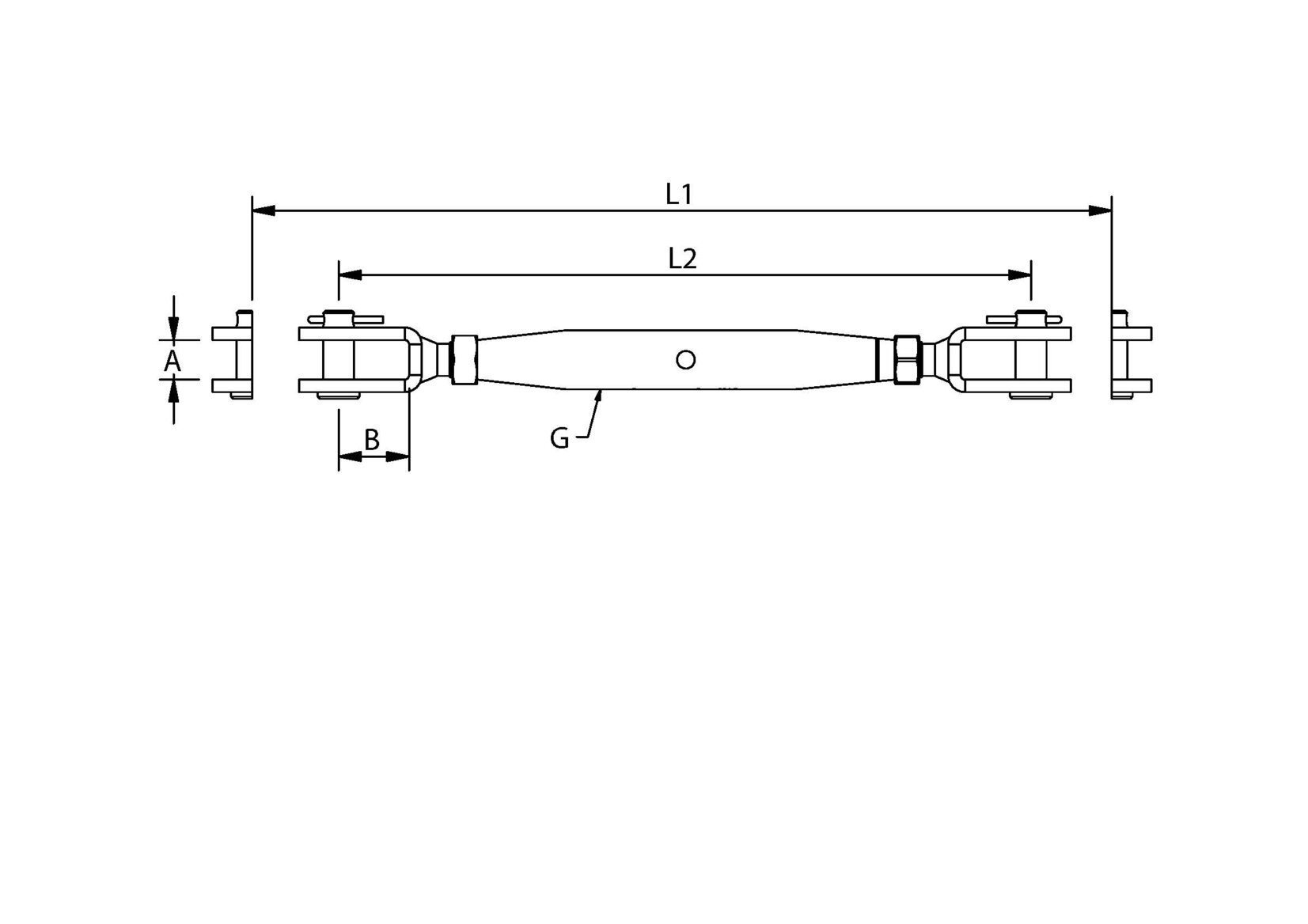

Sriegis A (mm) B (mm) L1 (mm) L2, mm Svoris CAD
11.54120005 0,8 M5 7,5 12 188 126 0,05
11.54120006 1,25 M6 7,5 12 210 142 0,09
11.54120006X 1,25 M6 9,5 13 213 145 0,14
11.54120008 1,3 M8 9,5 13 251 170 0,15
11.54120008X 2,35 M8 11 15 258 178 0,15
11.54120010 2,35 M10 11 15 272 197 0,24
11.54120010X 3,5 M10 12 19 286 204 0,26
11.54120012 5,1 M12 14 25 359 251 0,53
11.54120014X 5,9 M14 18 32 413 295 0,64
11.54120016X 8 M16 18 33 479 319 1
11.54120020 13 M20 19 48 550 390 2
11.54120022 17 M22 30 57 653 472 4,3
11.54120024 20 M24 30 62 796 539 6,4
Kiti išmatavimai pagal užklausimą.
