pewag

Standartas: DIN 5688-1.





  • Medžiaga: AISI 316 TI, 6 klasė.
  • Žymėjimas: Tipas ir klasė.
  • Atsargos koeficientas: 4:1.
  • Klasė: 6
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas Tipas Skersmuo (mm) RDA
t
Usable with sling hooks
up to DIN 15401 No.

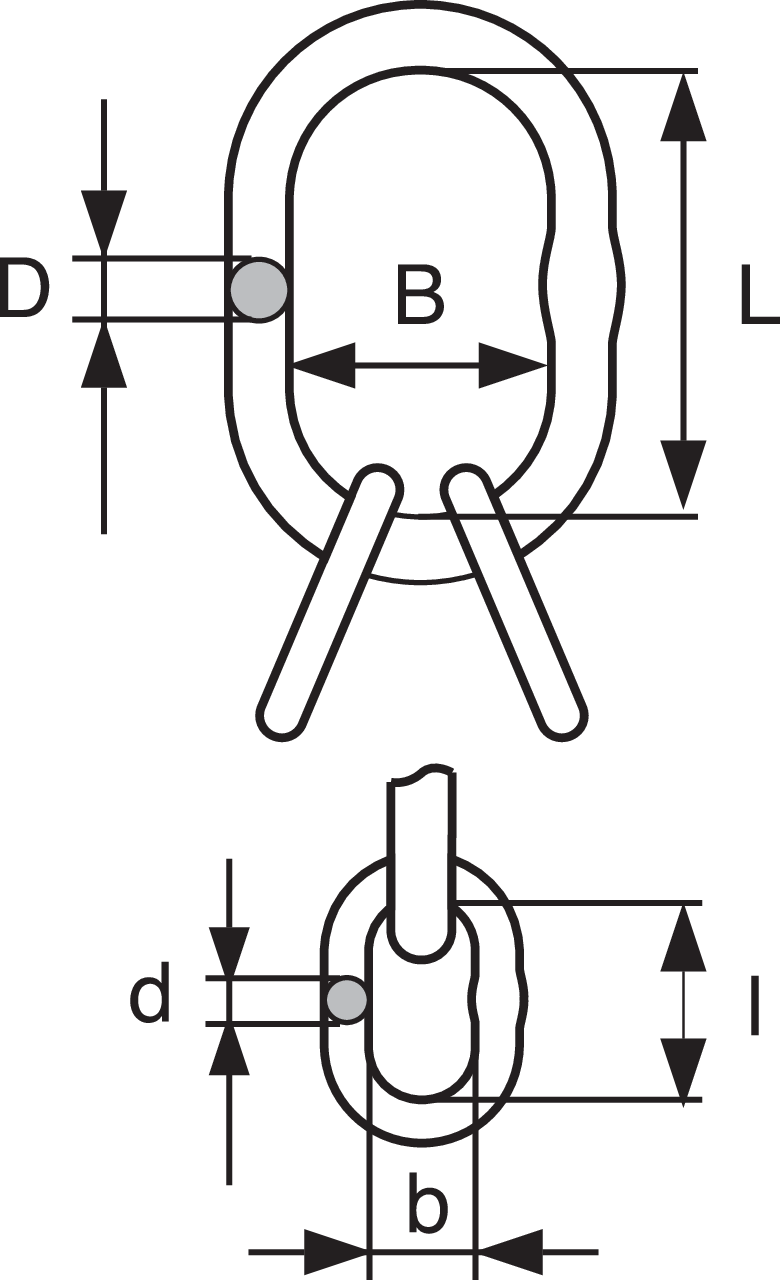

Consisting of D (mm) L (mm) B (mm) d (mm) l (mm) b (mm) Svoris
kg
CAD
11.0492128 VWI 4 10 0,84 1,6 AWI 10 + 2 BWI 9 10 80 50 9 44 20 0,28
11.0492129 VWI 5 13 1,3 2,5 AWI 13 + 2 BWI 10 13 110 60 10 44 20 0,52
11.0492130 VWI 6/7 19 2,6 5 AWI 16 + 2 BWI 13 16 110 60 13 54 25 0,91
11.0492131 VWI 8 23 3,35 6 AWI 18 + 2 BWI 16 18 135 75 16 70 34 1,64
11.0492132 VWI 10 27 5,25 8 AWI 22 + 2 BWI 20 23 160 90 20 85 40 3,02
11.0492133 VWI 13 33 8,9 10 AWI 26 + 2 BWI 22 27 180 100 23 115 50 4,78
11.0492134 VWI 16 36 13,2 16 AWI 32 + 2 BWI 26 32 200 110 27 140 65 7,98

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
