pewag

Standartas: DIN 5688-1.

  • Medžiaga: AISI 316 TI, 6 klasė.
  • Žymėjimas: Tipas ir klasė.
  • Atsargos koeficientas: 4:1.
  • Klasė: 6
Kėlimo žiedas AISI 316
Iš žemiau pateiktos lentelės pasirinkite eilutę, tada spustelėkite mygtuką "Užklausti"
Produkto kodas Tipas Skersmuo (mm) RDA
(t)
Usable with sling hooks
up to DIN 15401 No.

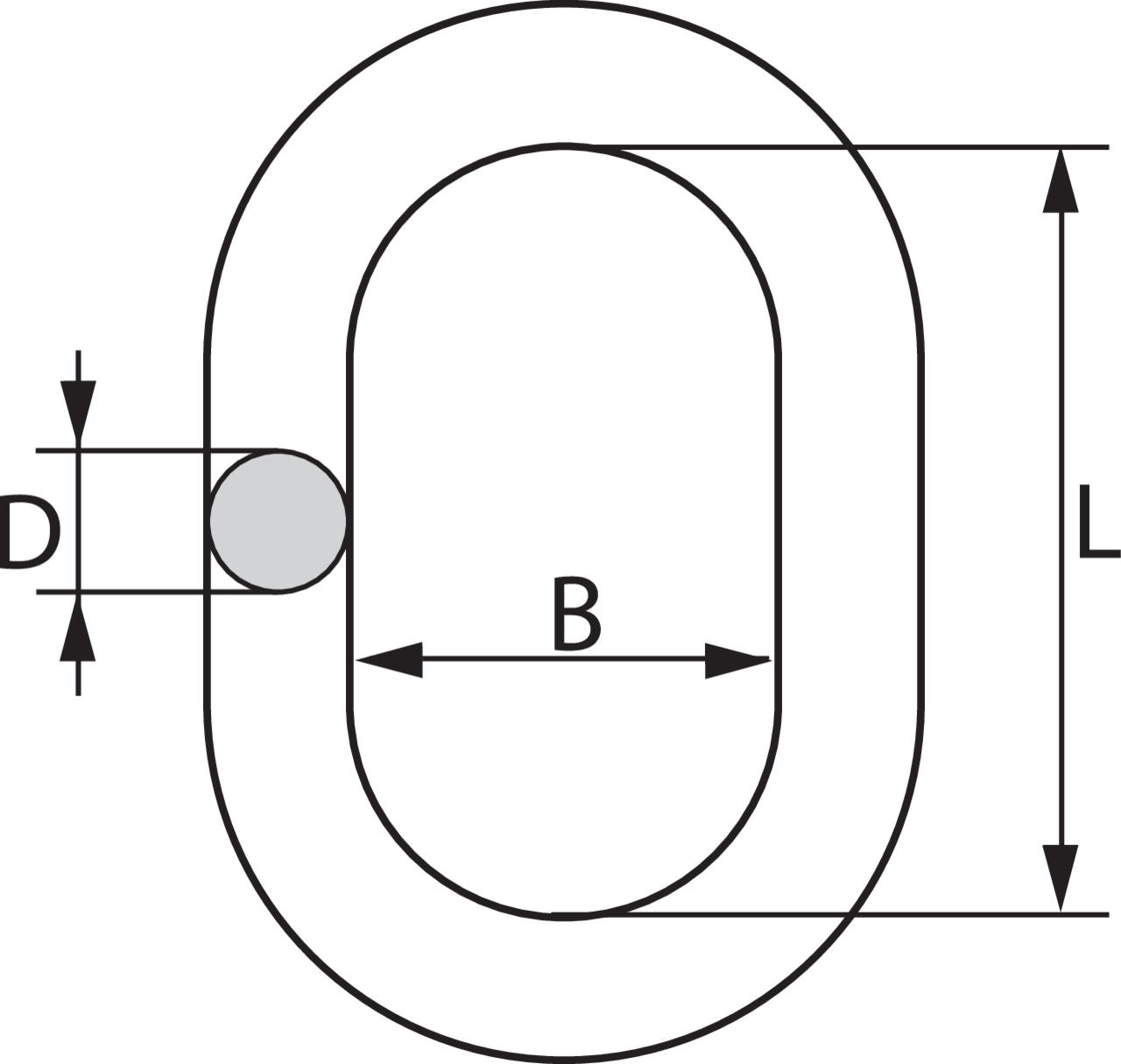

For chain Ø 1-leg (mm) For chain Ø 2-leg (mm) D (mm) L (mm) B (mm) Svoris
(kg)
CAD
11.0450342 AWI 8 8 0,56 0,5 4 4 8 60 35 0,08
11.0450344 AWI 10 10 0,85 1,6 5 5 10 80 50 0,14
11.0450346 AWI 13 13 1,6 2,5 6/7/8 6 13 110 60 0,34
11.0450348 AWI 16 16 2,6 2,5 10 7/8 16 110 60 0,53
11.0450350 AWI 18 18 3,5 5 - 10 19 135 75 0,92
11.0450352 AWI 22 23 6,3 6 13/16 13 23 160 90 1,6
11.0450354 AWI 26 27 8,9 8 20 16 27 180 100 2,46
11.0450356 AWI 32 33 13,2 10 - 20 33 200 110 4,14
11.0450358 AWI 36 36 14,7 16 - - 36 260 140 6,22

Download CAD
