Crosby
Konstrukcija: Sukutis šakutė/kablys su kūginiu ritininiu guoliu. Tinkamas dažnam naudojimui su besisukančiais kroviniais.

Išbandymo apkrova: 2 x RDA.

  • Žymėjimas: RDA, dydis.
  • Padengimas: Dažytas.
  • Atsargos koeficientas: 5:1.
Iš žemiau pateiktos lentelės pasirinkite eilutę, tada spustelėkite mygtuką "Užklausti"
Produkto kodas WLL
Ton

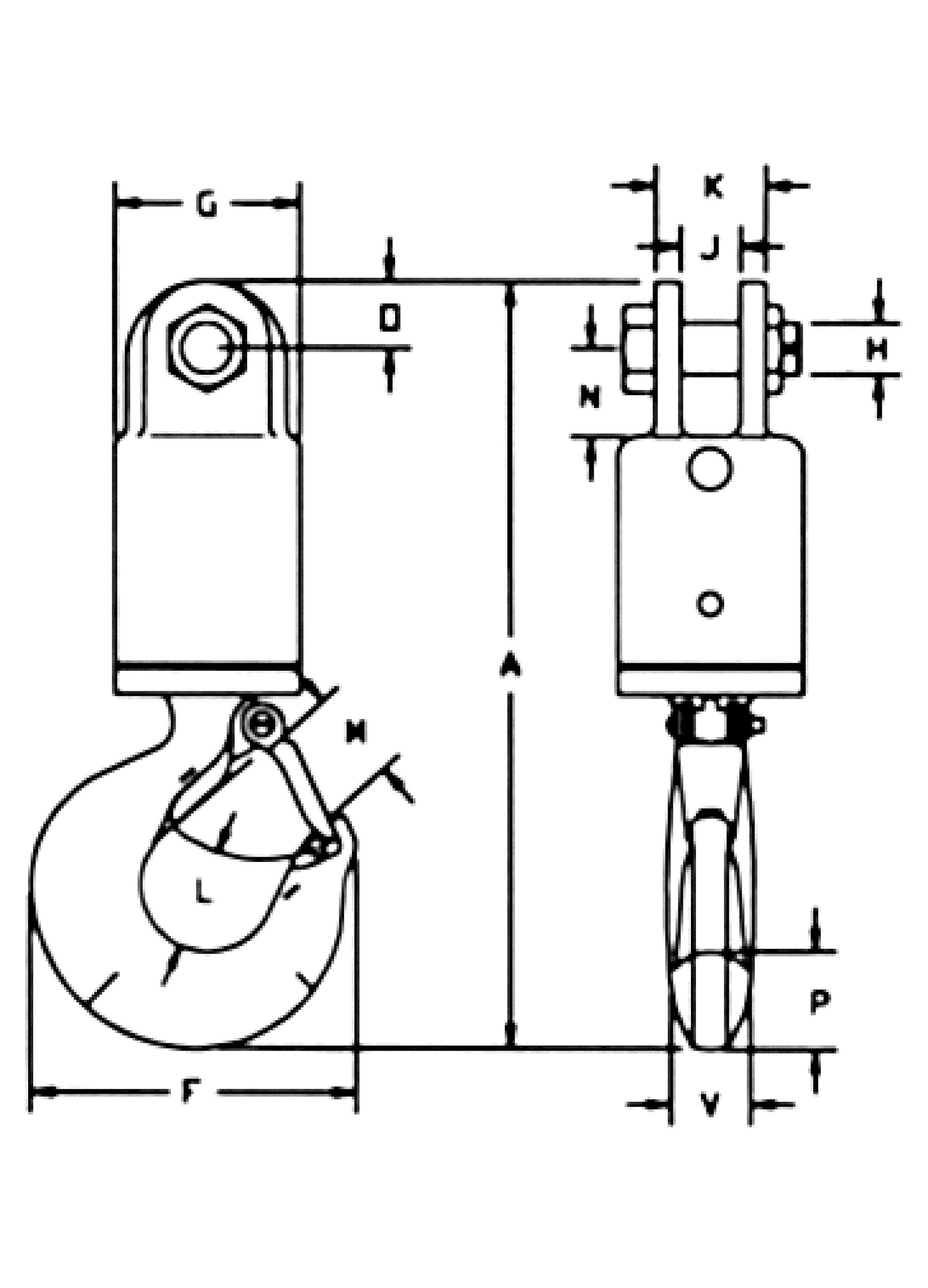

Rope Ø (mm) Swivel No A (mm) F, mm G, mm H (mm) J K, mm L, mm M (mm) N, mm O, mm P, mm V, mm Svoris
kg
CAD
11.46297011 3 13 3-S-1 291 123 70,0 19,1 22,4 41,1 38,9 35,8 33,3 25,4 36,6 28,4 4,45
11.46297217 5 16 5-S-1 339 160 76,0 22,4 25,4 57,0 49,3 42,9 41,1 28,4 46,0 36,6 7,04
11.46297413 8,5 19 8-S-1 418 192 102 25,4 39,5 71,5 62,5 56,5 54,0 35,1 57,0 41,1 13,3
11.46297618 10 22 10-S-1 502 212 114 38,1 44,5 86,0 66,0 61,0 89,0 44,5 66,0 49,3 21,2
11.46297814 15 26 15-S-1 565 263 127 38,1 44,5 86,0 71,5 81,0 89,0 44,5 76,0 60,5 33,5
11.46298118 25 25-S-1 680 346 152 51,0 51,0 117 87,5 92,0 93,5 60,5 93,0 76,0 64
11.46298216 35 35-S-1 760 357 165 51,0 51,0 117 98,5 95,5 93,5 60,5 116 81,0 100
11.46298314 45 45-S-1 891 392 178 57,0 63,5 127 121 108 102 76,0 129 82,5 114
Kiti išmatavimai pagal užklausimą.
