Bendra informcija: Privirinamas kablys ekskavatoriams ir kitiems įrengimams.

  • Medžiaga: Legiruotas plienas, 8 klasė.
  • Žymėjimas: Saugi darbinė apkrova.
  • Padengimas: Dažytas.
  • Pastaba: Visus suvirinimo darbus turi atlikti kompetentingas suvirintojas.
  • Dėmesio: Netinka termiškai apdoroti.
  • Atsargos koeficientas: 4:1.
  • Klasė: 8
Pasirinkite reikiamo dydžio produktą.

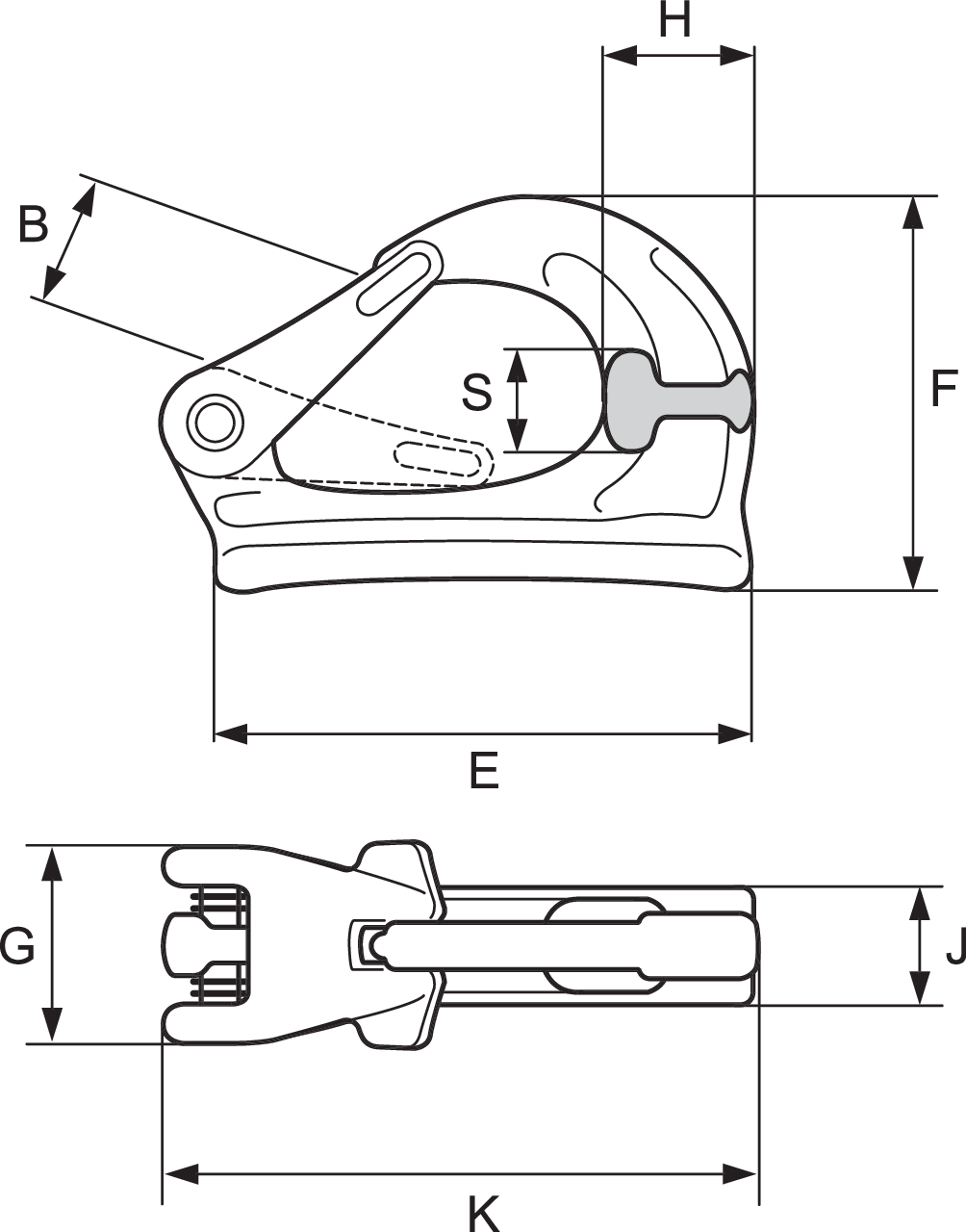

Produkto kodas Tipas RDA
t
B
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
S
mm
a - size
mm
Svoris
kg
CAD
11.288SLR019-2.0T EH-2 2 23 82 91 36 25 34 115 21 5 0,84
11.288SLR019-3.0T EH-3 3 29 117 105 36 31 36 131 24 6 1,18
11.288SLR019-5.0T EH-5 5 34 161 133 47 45 44 173 29 7 2,55
11.288SLR019-8.0T EH-8 8 35 166 135 47 52 52 178 39 9 3
11.288SLR019-10.0T EH-10 10 49 205 168 47 57 54 222 39 10 5

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
