Standartas: LST EN 1677-1.

Dėmesio! Netinka termiškai apdoroti.

  • Medžiaga: Legiruotas plienas, 8 klasė.
  • Žymėjimas: Tipas ir klasė.
  • Padengimas: Dažytas.
  • Atsargos koeficientas: 4:1.
  • Klasė: 8
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas Tipas RDA
t

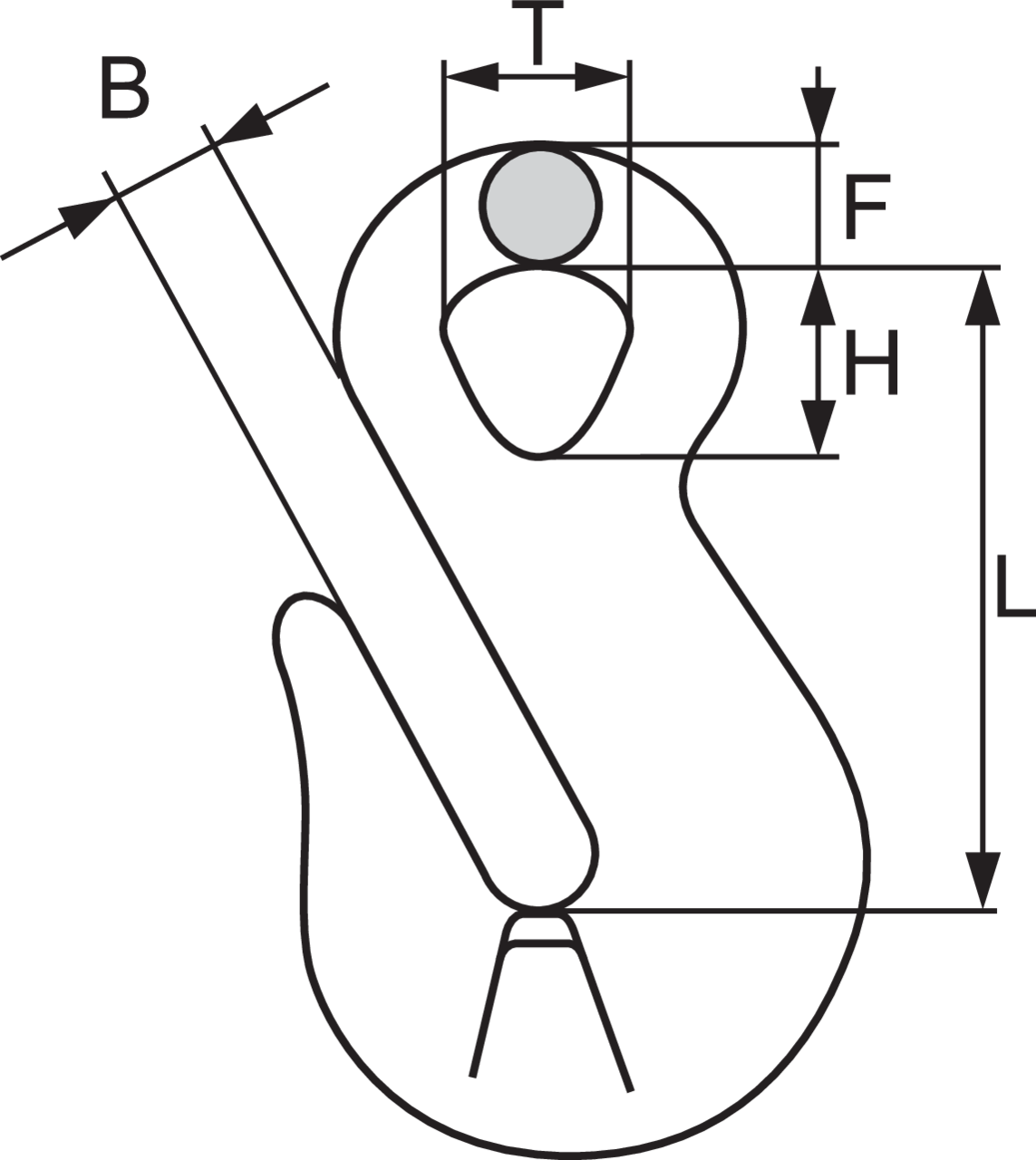

Grandinės Ø (mm) B (mm) F (mm) H (mm) L (mm) T (mm) Svoris
kg
CAD
11.208SLR085-6 GH-5/6-8 1,12 5-6 7 8 10 42 13 0,12
11.208SLR085-7/8 GH-7/8-8 2 7-8 9 8 12 57 16 0,21
11.208SLR085-10 GH-10-8 3,15 10 12 10 14 70 26 0,4
11.208SLR085-13 GH-13-8 5,3 13 15 13 22 91 23 0,86
11.208SLR085-16 GH-16-8 6,4 16 20 17 30 115 33 1,6
11.208SLR085-20 GH-18/20-8 10 18-20 23 21 35 133 36 3
Kiti išmatavimai pagal užklausimą.

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
