Standartas: LST EN 1677-3.

Dėmesio! Netinka termiškai apdoroti.

  • Medžiaga: Legiruotas plienas, 8 klasė.
  • Žymėjimas: Tipas ir klasė.
  • Padengimas: Dažytas.
  • Atsargos koeficientas: 4:1
  • Klasė: 8
Pageidaujate matyti prekių kainas ir atsargų balansą? Puslapio viršuje registruokitės paskyrai gauti! https://www.certex.lt/lt/shop/register
Produkto kodas Tipas RDA
t

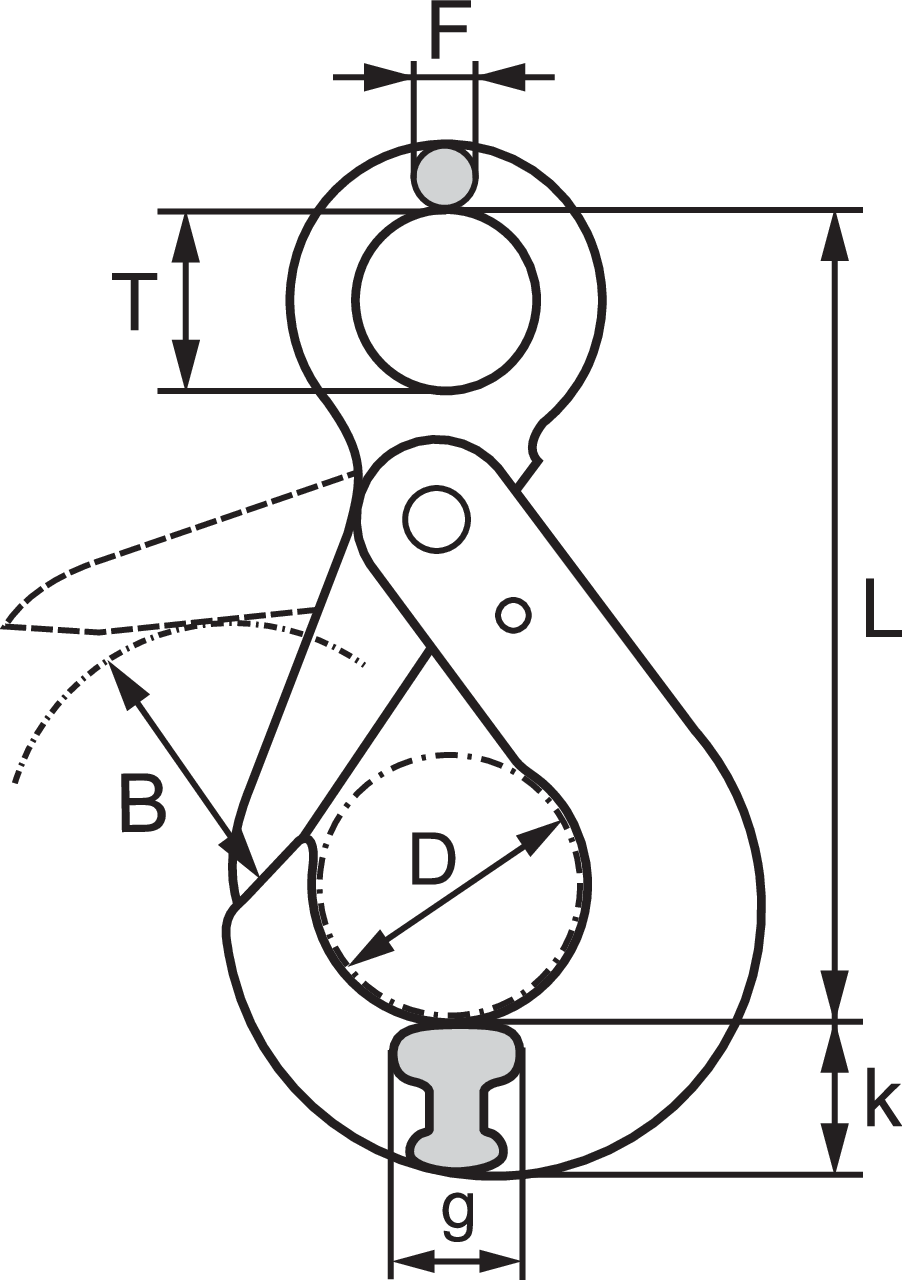

G (mm) B (mm) D (mm) F (mm) L (mm) T (mm) k (mm) Svoris
kg
CAD
11.158SLR081-06 SH-5/6-8 1,12 15 30 34 10 110 22 24 0,5
11.158SLR081-7/8 SH-7/8-8 2 19 37 45 10 133 30 27 0,8
11.158SLR081-10 SH-10-8 3,15 25 45 56 12 167 36 33 1,6
11.158SLR081-13 SH-13-8 5,3 33 50 71 16 200 47 42 3,2
11.158SLR081-16 SH-16-8 8 35 64 88 20 251 60 46 6,1
11.158SLR081-20 SH-18/20-8 12,5 52 80 100 21 274 64 55 7,6
11.158SLR081-22 SH-22-8 15 53 95 113 26 314 71 64 13

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.
