Standartas: LST EN 1677-1.

Dėmesio! Netinka termiškai apdoroti.

  • Medžiaga: Legiruotas plienas, 8 klasė.
  • Žymėjimas: Tipas ir klasė.
  • Padengimas: Dažytas.
  • Atsargos koeficientas: 4:1.
  • Klasė: 8
Iš žemiau pateiktos lentelės pasirinkite eilutę, tada spustelėkite mygtuką "Užklausti"
Produkto kodas Tipas WLL
Ton

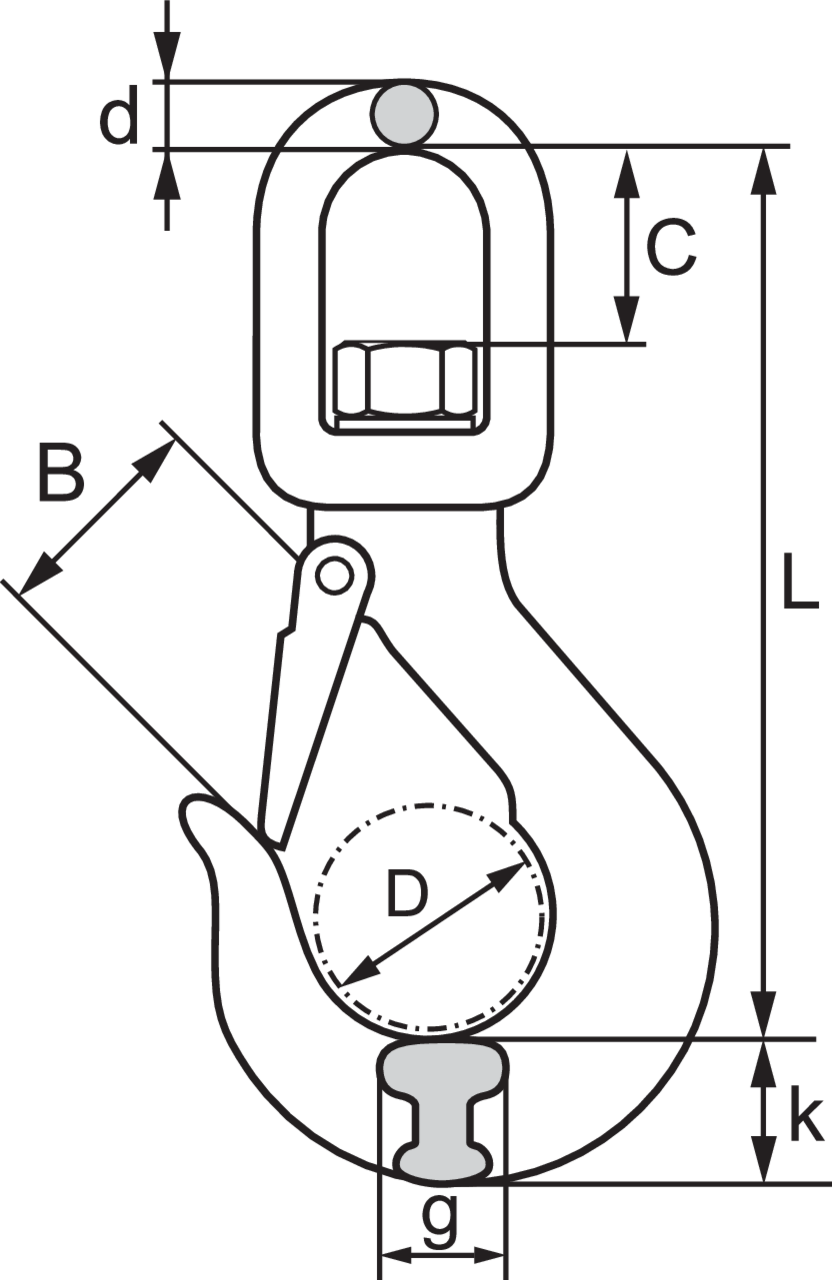

G (mm) B (mm) C (mm) D (mm) L, mm k, mm Svoris
kg
CAD
11.10CEL06J LHSL-5/6-8 1,12 15 18 28 11 120 18 0,4
11.10CEL08J LHSL-7/8-8 2 19 24 28 12 143 21 0,7
11.10CEL10J LHSL-10-8 3,15 23 30 30 14 178 24 1,3
11.10CEL13J LHSL-13-8 5,3 29 38 40 16 225 35 2,5
04.52LHSL16 LHSL-16-8 8 36 46 55 20 277 44 4,4
04.52LHSL20 LHSL-18/20-8 12,5 46 51 86 25 319 50 9,5
