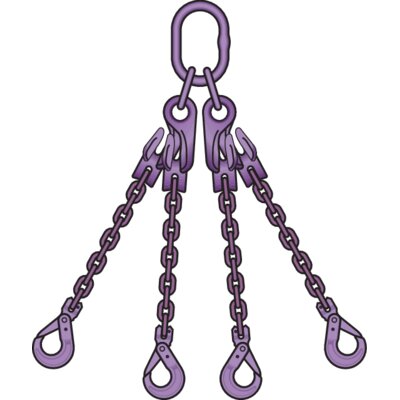

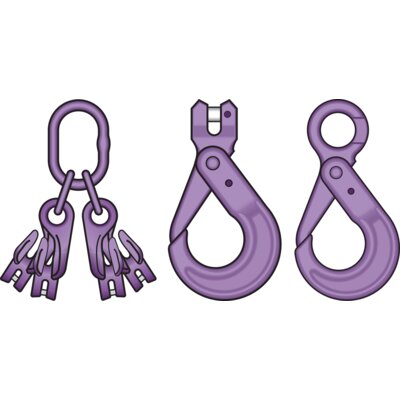

Konstrukcija: 10 klasės 4-ų šakos grandininis stropas CSX-469. Pagrindinis kėlimo žiedas su sutrumpinimo kabliais/jungtimi ir atlaužiamais kabliais kiekvienos šakos pabaigoje.

Dydžiai: Ø 6–16 mm.

  • Medžiaga: 10 klasės legiruotas plienas.
  • Žymėjimas: Atitinka standartą, CE žymėjimas
  • Standartas: EN 818-4
  • Dėmesio: Netinka termiškai apdoroti.
  • Atsargos koeficientas: 4:1
  • Klasė: 10
Pasirinkite reikiamo dydžio produktą.
Produkto kodas RDA
t
CAD
11.91CSX46906XXX 3
11.91CSX46907XXX 4
11.91CSX46908XXX 5,3
11.91CSX46910XXX 8
11.91CSX46913XXX 14
11.91CSX46916XXX 21,2

Atsisiusti CAD

Atsisiųskite CAD, pasirinkdami norimą produktą iš aukščiau pateiktos lentelės ir formatą iš žemiau esančio meniu. Spustelėkite „Gaukite CAD“ ir po to, kai failas pasikraus 100%, spustelkite atsisiuntimo piktogramą, kad pradėti siuntimą. Atminkite, kad CAD brėžiniai galimi tik tuo atveju, jei piktograma dešinėje lentelės pusėje yra spalvota, o ne pilka.

Gauti CAD
Atsisiusti
